Mitkä asennusasennot (M1-M6) ovat saatavilla S-sarjan vaihteille?

S-sarjan kierukkavaihdemoottoreiden esittely

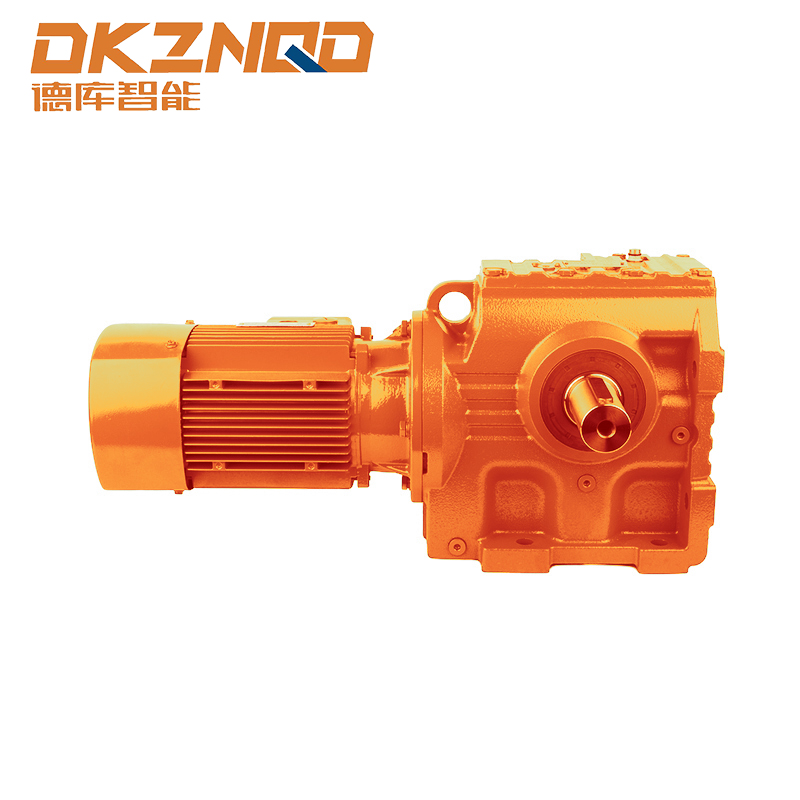

The S-sarjan kierukkavaihdemoottori Sitä käytetään laajalti teollisuuskoneissa kompaktin rakenteensa, korkean vääntömomentin siirron ja luotettavuuden ansiosta erilaisissa käyttöolosuhteissa. Ymmärtäminen asennusasennot (M1-M6) Näistä vaihteista on tärkeää insinööreille ja järjestelmäsuunnittelijoille, jotka pyrkivät saavuttamaan optimaalisen suorituskyvyn ja varmistamaan mekaanisen yhteensopivuuden.

Tässä artikkelissa perehdytään S-sarjan vaihteiden käytettävissä oleviin asennusasentoihin ja tutkitaan niiden kokoonpanoja, etuja ja käytännön sovelluksia eri teollisuudenaloilla.

Yleiskatsaus asennusasennoista (M1-M6)

S-sarjan vaihteet on suunniteltu tukemaan useita asennussuuntauksia, jotka on luokiteltu M1-M6. Jokainen asennusasento vastaa ainutlaatuista tulo- ja lähtöakselien järjestelyä suhteessa moottorin koteloon. Oikean asennusasennon valinta vaikuttaa:

• Toimintatehokkuus ja vääntömomentin toimitus
• Helppo asentaa ahtaisiin tiloihin
• Huollon saavutettavuus ja turvallisuusvaatimustenmukaisuus

Alla on yksityiskohtainen kuvaus jokaisesta asennusasennosta ja sen sovelluksista:

M1-asento: Vaakasuora jalkakiinnitys

M1-asennusasento viittaa vaakasuuntaiseen asennukseen, jossa vaihde on asennettu alustalle tai alustalle. Lähtöakseli on yhdensuuntainen alustan kanssa, joten se sopii erinomaisesti:

• Kuljettimet ja materiaalinkäsittelyjärjestelmät
• Pakkauskoneet, joissa lattiatasoasennus suositaan
• Sovellukset, jotka vaativat vakaata kohdistusta suurilla vääntömomenttikuormilla

M1-asennuksen etuja ovat mm helppo pääsy voitelua ja tarkastusta varten , ja yhteensopivuus standardisoitujen pohjamittojen kanssa, joita käytetään yleisesti teollisuusvaihteistoissa.

M2-asento: Vaakasuora laippakiinnitys

M2-konfiguraatio sisältää vaakaasennuksen, jossa on laippa ulostuloakselin päässä suoraa kytkentää varten. Tämä suunta sopii:

• Suora integrointi pyöriviin koneisiin ilman lisäkiinnikkeitä
• Pumput, kompressorit ja tuuletinkäytöt, joissa akselin kohdistus on kriittinen
• Sovellukset, jotka vaativat kompaktin asennuksen rajoitettuun vaakasuoraan tilaan

M2-laippakiinnitys vähentää tärinän siirtymistä ja yksinkertaistaa asennusta verrattuna jalkaan asennettaviin vaihtoehtoihin.

M3-asento: pystysuora akseli alas

M3-konfiguraatiossa ulostuloakseli osoittaa alaspäin. Tämä on erityisen hyödyllistä kytkettäessä pystysuoraan suunnattuihin koneisiin, kuten:

• Sekoittimet ja sekoittimet kemian- tai elintarviketehtaissa
• Pystykuljettimet ja hissit
• Sovellukset, jotka vaativat suoraa alaspäin suuntautuvaa vetoa minimaalisella akselin jatkeella

Tämä asennussuunta edellyttää voitelun ja tiivistyksen huolellista harkintaa painovoimakäyttöinen öljynjakelu vaihteita pitkin.

M4-asento: pystysuora akseli ylös

M4 on M3:n käänteiskohta, jossa ulostuloakseli osoittaa ylöspäin. Sitä käytetään yleisesti:

• Kauhahissit ja pystykuljettimet ylöspäin suuntautuvalla liikkeellä
• Teollisuussekoittimet, joissa vääntömomentin siirron on siirrettävä materiaalia ylöspäin
• Tilanteet, joissa vaihde asennetaan kytketyn mekanismin alle kompaktia pystysuuntausta varten

M4-asema edellyttää optimoitu voitelureititys varmistaaksesi öljyn tasaisen jakautumisen kierukka- ja kierrevaihteiden välillä.

M5-asento: Vaakasuora akseli, sivulle asennettu

M5 edustaa vaakasuuntaista asentoa, jossa vaihde on asennettu kyljelleen. Tämä asema on valittu:

• Koneet, joissa tilaa on rajoitetusti ja jotka vaativat sivuttaisvaihteen asennusta
• Integrointi kuljetinjärjestelmiin offset-käyttöpisteillä
• Sovellukset, jotka vaativat parannettua linjausta moottorin ja vetävän akselin välillä minimaalisella tilanjäljellä

Sivukiinnityspurkki parantaa mekaanista vakautta kompakteissa järjestelmissä, mutta saattaa vaatia mukautettuja kiinnikkeitä tai tukia.

M6 Asento: Laippa pystysuora

M6-kokoonpano yhdistää pystysuoran akselin asennon laippakiinnitykseen. Keskeisiä etuja ovat:

• Helpottaa suoraa kytkentää pystysuuntaisiin moottoreihin tai pumppuihin
• Ihanteellinen asennuksiin, joissa on korkeusrajoituksia tai joissa lattiatila on rajoitettu
• Parannettu vääntömomentin jakautuminen suuren kuormituksen pystysovelluksissa

M6-paikannus vaatii usein tarkkaa kohdistusta ja voi hyötyä siitä tärinää vaimentavat kiinnikkeet pitkän aikavälin toiminnan vakauden varmistamiseksi.

Käytännön huomioita asennuksen valinnassa

Oikean asennusasennon valinta on enemmän kuin mekaaninen päätös – se edellyttää käyttöympäristön, saavutettavuuden ja huoltovaatimusten huomioon ottamista. Insinöörien tulisi harkita:

• Kuorman suunta- ja vääntömomenttivaatimukset
• Voitelun jakautuminen ja vaihteistoöljyn pidätys
• Tilarajoitukset ja integrointi olemassa oleviin koneisiin
• Tarkastuksen helppous, huollettavuus ja turvallisuusvaatimustenmukaisuus

Näiden näkökohtien noudattaminen varmistaa optimaalinen suorituskyky ja pidempi käyttöikä vaihdeyksiköstä.

S-sarjan asennusasemien vertailutaulukko

Johtopäätös

M1-M6-asennusasennon ymmärtäminen S-sarjan kierukkavaihdemoottori avulla insinöörit voivat tehdä tietoisia päätöksiä asennuksesta, vääntömomentin siirrosta ja järjestelmän pitkäikäisyydestä. Jokainen asento tarjoaa ainutlaatuisia etuja, jotka on räätälöity erityisiin käyttötarpeisiin, mikä varmistaa, että vaihde toimii luotettavasti erilaisissa teollisissa skenaarioissa.

Oikea valinta yhdistettynä voitelun, kohdistuksen ja saavutettavuuden huomioimiseen voi parantaa merkittävästi teollisten vaihteistojärjestelmien suorituskykyä ja huoltotehokkuutta.

FAQ

K1: Mitä eroa on M1- ja M2-asennusasennoilla?

M1 on vaakasuora jalka-asennus, kun taas M2 käyttää vaakasuoraan asennukseen laippaa, joka soveltuu suoraan koneisiin ja parannettu tärinänhallinta.

Q2: Voiko S-sarjan vaihde toimia pystyasennossa?

Kyllä, M3, M4 ja M6 sallivat pystysuoran asennuksen, ja voiteluon ja kohdistukseen on kiinnitettävä erityistä huomiota luotettavan toiminnan varmistamiseksi.

Q3: Mikä asennusasento on paras ahtaissa kokoonpanoissa?

M5 (vaakasuora sivuasennus) ja M6 (pystylaippa) ovat ihanteellisia kompakteihin asennuksiin, joissa lattiatila on rajallinen.

Q4: Vaikuttavatko asennusasennot huoltovaatimuksiin?

Kyllä, asennot, kuten M3 ja M4, edellyttävät huolellista voitelureititystä, kun taas M1 ja M2 mahdollistavat helpon pääsyn tarkastusta ja huoltoa varten.
