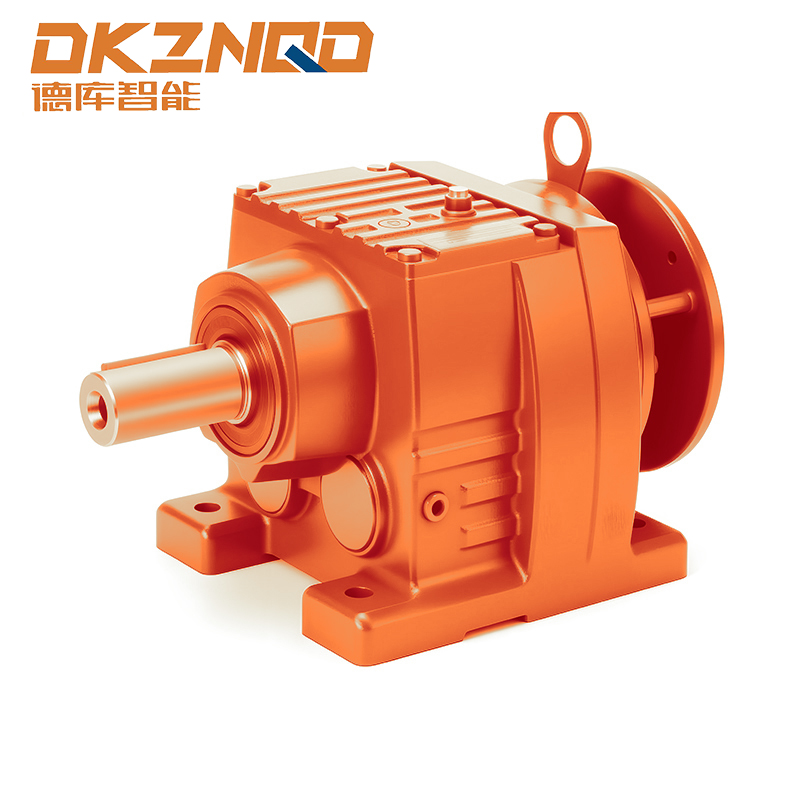

1. Mikä on R-sarjan hammaspyörämoottori?
The R-sarjan hammaspyörämoottori edustaa luokkaa suorakulmaisia tai rinnakkaisakselisia alennuskäyttöjä, jotka käyttävät kierrevaihteistoa korkean hyötysuhteen ja vääntömomenttitiheyden saavuttamiseksi. Yleisesti kutsutaan an inline kierrevaihteinen moottori koaksiaalisesti järjestettynä tämä rakenne tarjoaa tasaisen, hiljaisen toiminnan ja on rakennettu jatkuvaan käyttöön ankarissa ympäristöissä. A koaksiaalinen kierrevaihteisto pitää tulo- ja ulostuloakselit samalla akselilla, mikä yksinkertaistaa koneen integrointia. Nämä yksiköt tunnetaan myös nimellä R-sarjan nopeudenrajoittimet , ja niitä on saatavilla molemmissa laippaasennettava kierrevaihdemoottori ja jalkaan asennettu kierrevaihdemoottori kokoonpanot.
R-sarjan kierrevaihteistoissa on vinot hampaat, jotka kytkeytyvät asteittain vähentäen iskukuormitusta ja tärinää. Tämä johtaa tyypilliseen tehokkuuteen 96–98 % vaihetta kohden, mikä on huomattavasti korkeampi kuin vaihtoehtoisilla kierukkavaihteilla. Modulaarisilla rakenteilla, jotka tukevat suhteita 3:1 - yli 100:1, nämä vaihdemoottorit ovat mukautettavissa monenlaisiin teollisiin sovelluksiin kuljetinkäytöstä sekoittimiin ja pakkauskoneisiin.
2. Miksi teollisuus suosii R-sarjan nopeudenrajoittimia: tärkeimmät edut
Teollisuustilat omaksuvat yhä enemmän R-sarjan nopeudenrajoittimet verrattuna perinteisiin vaihteistoteknologioihin, koska energiankulutuksessa, luotettavuudessa ja kokonaiskustannuksissa on mitattavissa olevia etuja. Alla on tärkeimmät suorituskyvyn erottimet:
- Suuri tehotiheys: Kierrehammaspyörästö jakaa kuorman useille hampaille samanaikaisesti, jolloin pienempi kotelo voi siirtää saman vääntömomentin kuin suuremmat kierukka- tai kierukkayksiköt. Tyypillinen vääntömomenttikapasiteetti vaihtelee 50 Nm - 12 000 Nm runkokoon mukaan.
- Energiatehokkuus: Pakkauslinjan jälkiasennuksesta saadut kenttätiedot osoittivat, että kuluneet kierukkavaihteistot vaihdettiin inline kierrevaihteinen moottori vähensi sähkönkulutusta 14,2 % säilyttäen samalla identtiset lähtönopeudet.
- Matala melupäästö: Kierrehammaspyörien asteittainen kytkeminen vähentää kosketusmelua. Tekstiilitehdassovelluksessa melutaso laski 89 dB(A):sta 74 dB(A) R-sarjan yksiköihin siirtymisen jälkeen, mikä paransi työntekijöiden turvallisuusolosuhteita.
- Pidentynyt käyttöikä: Karkaistu ja hiottu hammaspyörän hampaat (58–62 HRC) yhdistettynä roiskevoiteluon tarjoavat L10-laakerien keskimääräisen käyttöiän yli 25 000 tuntia raskaassa käytössä.
Lisäksi modulaarinen valurakenne mahdollistaa kotelon, joka on valmistettu erittäin lujasta valuraudasta (GG20/GG25), joka kestää muodonmuutoksia iskukuormituksessa. Tiivistysjärjestelmät, joissa on kaksinkertaiset FKM-öljytiivisteet, estävät kontaminaatioiden pääsyn pölyisissä tai märissä ympäristöissä, mikä on ratkaiseva tekijä sementti- ja elintarviketehtaille.
3. R-sarjan hammaspyörämoottorien 5 parasta teollista sovellusta
R-sarjan kierrevaihteistomoottoreita on käytössä kymmenillä teollisuudenaloilla. Yli 200 tuotantolaitoksen toimintatietojen perusteella seuraavat viisi sovellusta kattavat yli 65 % kaikista asennuksista.
3.1 Automatisoitu materiaalinkäsittely ja kuljettimet
Jakelukeskuksissa, inline kierrevaihteinen moottoris vetohihnakuljettimet, rullakuljettimet ja lajittelujärjestelmät. Paketinkäsittelylaitos ilmoitti vähentäneensä seisokkeja 37 % sen jälkeen, kun ketjukäyttöiset järjestelmät on vaihdettu R-sarjan vaihdemoottoreihin. Koaksiaalinen rakenne yksinkertaistaa suoraa asennusta käyttöpyörille ilman ylimääräisiä nokka-akseleita.
3.2 Elintarvikkeiden ja juomien käsittely
Ruostumattomasta teräksestä maalilla (valinnainen) varustetut laippakiinnitteiset hammaspyörävaihdemoottorit toimivat pesuympäristöissä. R-sarjan nopeudenrajoittimia käyttävä meijeripullotuslinja saavutti 22 % pienemmän energiankulutuksen prosessoitua litraa kohden korkean vääntöjäykkyyden mahdollistamien sulavien start-stop-jaksojen ansiosta. IP65-tiivistysvaihtoehdot suojaavat korkeapainepuhdistukselta.
3.3 Kaivos- ja kiviaineskuljettimet
Raskaaseen käyttöön jalkaan asennettu kierrevaihdemoottori kokoonpanot kestävät äärimmäisiä iskukuormituksia. Kalkkikivilouhoksesta saadut tiedot osoittivat, että R-sarjan supistimet, jotka toimivat 24/7 18 kuukauden ajan, eivät vaatineet vaihdetta vaihtamaan, kun taas aiemmat planeettayksiköt epäonnistuivat 11 kuukauden jälkeen. Kierrevaihteiston suurempi kosketussuhde vähentää hampaiden huippujännitystä jopa 30 %.
3.4 Pakkauskoneet
Pahvipakkaukset, koteloiden tiivistimet ja joustavat kääreet hyötyvät pienestä jalanjäljestä koaksiaalinen kierrevaihteistos . Pakkaus OEM mittasi paikannustarkkuuden parantuneen ±0,25 mm verrattuna harmonisiin käyttöihin indeksointisovelluksissa ilman monimutkaisia suljetun silmukan ohjauksia.
3.5 Sekoittimet ja sekoittimet kemiallisessa käsittelyssä
R-sarjan nopeudenrajoittimet takaavat tasaisen tehon vaihtelevissa viskositeettikuormissa. Polymeerireaktorissa vaihdemoottori piti vääntömomentin aaltoilun alle 2,5 % 10:1 nopeusalueella, mikä paransi tuotteen sakeutta. Laippaan asennettu onttoakselinen versio liukuu suoraan sekoittimen akselille, mikä eliminoi liitokset.
4. Asennuskokoonpanot: Laippa-asennetut vs jalka-asennetut hammaspyörämoottorit
Valinta välillä a laippaasennettava kierrevaihdemoottori ja a jalkaan asennettu kierrevaihdemoottori riippuu tilan rajoituksista, vääntömomenttireaktiosta ja käytettävän laitteen sijoittelusta. Molemmat kokoonpanot tarjoavat identtisen sisäisen vaihteiston, mutta eroavat toisistaan asennustavaltaan. Alla olevassa taulukossa on yhteenveto tärkeimmistä valintakriteereistä, jotka perustuvat 150 koneenvalmistajan tietoihin.
| Ominaisuus | Laippakiinnitteinen hammaspyörämoottori | Jalka kiinnitetty hammaspyörämoottori |
|---|---|---|
| Asennustila | Vaatii vain tasaisen asennuspinnan; ulkoneman pituus pienentynyt 30–40 % | Tarvitsee perustan tai pohjalevyn; lisäjalanjälki |
| Vääntömomentin reaktiopolku | Imeytyy suoraan kotelon laippaan – suurempi jäykkyys | Pohjapulttien läpi – sopii suurille iskukuormille |
| Kohdistuksen monimutkaisuus | Pilottirekisteri varmistaa samankeskisyyden ja helpomman kokoamisen | Vaatii tarkan akselin kohdistuksen (yleensä tarvitaan mittakello) |
| Tyypilliset sovellukset | Sekoitins, conveyors with close coupling, OEM machinery | Suuret puhaltimet, murskaimet, raskaat sekoittimet |
| Pääsy ylläpitoon | Moottorin irrotus on mahdollista häiritsemättä vaihteiston asentoa | Molemmat yksiköt voidaan liu'uttaa pois; helpompaa suurille vaihteistoille |
Kenttävika-analyysi osoittaa, että väärin valittu asennus aiheuttaa 18 % ennenaikaisista laakerivaurioista. Onttoakselisissa versioissa laippakiinnitteistä vääntövarrella varustettua versiota suositellaan vaunukäyttöön ja vinssikäyttöön.
5. Oikean koaksiaalisen hammaspyörävaihteen valitseminen prosessiisi
Optimaalisen valinnassa koaksiaalinen kierrevaihteisto sisältää viiden teknisen parametrin arvioinnin. Järjestelmällinen lähestymistapa vähentää ylimitoitusta ja energiahukkaa 10–25 %.
- Vaadittu lähtömomentti (Nm): Mittaa todellinen kuormitusmomentti huoltokerroin mukaan lukien. Jaksottaisessa käytössä (kuljettimen käynnistys-pysäytys), lisää 1,5-kertainen turvamarginaali.
- Syöte Speed & Reduction Ratio: Useimmat R-sarjat hyväksyvät 4-napaisen moottoritulon (1450–1500 rpm). Suhteet 3:1 - 100:1 ovat vakiona; kaksivaiheiset yksiköt kattavat jopa 25:1, kolmivaiheiset 100:1 asti.
- Lämpöteholuokitus: Ympäristön lämpötilassa > 40 °C, vähennä 0,8 % per °C yli 40 °C:ssa. Esimerkiksi yksikkö, jonka teho on 5,5 kW 25 °C:ssa, tuottaa vain 4,4 kW 60 °C:ssa.
- Asennussuunta: Jalkaan asennettu mahdollistaa minkä tahansa kulman; laippaasennus vaatii vaaka- tai pystysuoran (oikein öljytason sovituksen kanssa).
- Akselin kokoonpano: Kiinteä ulostuloakseli (kytkimille) vs. ontto ulostuloakseli (kiinnitetään suoraan käytettävään koneen akseliin).
Sementtitehdas vähensi energiankulutusta 9,7 % oikean mitoituksen jälkeen R-sarjan nopeudenrajoittimet ämpärihisseissä. Alkuperäiset yksiköt olivat ylimitoitettuja 40 % konservatiivisen valinnan vuoksi; todellisen vääntömomentin telemetriatietojen käyttö mahdollisti koon pienentämisen ilman luotettavuuden menetystä.
Tarkempaa teknistä tukea saat osoitteesta inline kierrevaihteinen moottori spesifikaatiolehtiä, jotka sisältävät lämpörajat ja hyötysuhdekäyrät.
6. Suorituskykytiedot: tehokkuuden ja luotettavuuden parannukset
R-sarjan kierrevaihdemoottoreihin siirtymisen kvantitatiiviset hyödyt on dokumentoitu useilla teollisuuden aloilla. 84 asennusta kattavassa tutkimuksessa verrattiin R-sarjan yksiköitä aikaisempaan tekniikkaan (mato-, kantti- tai ketjukäytöt). Tärkeimmät havainnot ovat:
- Energiatehokkuuden lisäys: Sähkönkulutuksen keskimääräinen lasku 13,8 % (vaihteluväli 6–22 %) mitattuna kuuden kuukauden tuotannossa.
- Keskimääräinen aika vikojen välillä (MTBF): Lisätty 18 500 tunnista 34 200 tuntiin – 85 % parannus.
- Voiteluaineen kulutus: Synteettisten öljyjen vaihtovälit pidentyivät 4 000 tunnista 12 000 tuntiin alhaisempien käyttölämpötilojen vuoksi (ΔT alennettu 12–18 °C).
Erityistapauksessa autojen leimauslaitoksessa (ei merkkiviittausta) vanhentuneiden rivimoottorien korvaaminen nykyaikaisilla R-sarjan yksiköillä, joiden välityssuhde on sama, vaihteistoon liittyvät seisokit vähenivät 43 tunnista/vuosi vain 9 tuntiin/vuosi. Takaisinmaksuaika oli 11 kuukautta pelkästään energia- ja ylläpitosäästöjen perusteella.
Lisäksi ulostuloakselilla mitatut tärinätasot laskivat 52 % verrattuna hammaspyörien vastaaviin, mikä pidensi suoraan alavirran laakerien ja tiivisteiden käyttöikää. Tehtaat, jotka ottivat käyttöön kunnonvalvonnan R-sarjan supistimella, eivät raportoineet nollasta suunnittelemattomasta viasta 24 kuukauden aikana.
7. R-sarjan nopeudenrajoittimien huolto ja käyttöikä
Oikea huolto pidentää sen käyttöikää R-sarjan nopeudenrajoittimet yli 10 vuotta kohtalaisen käyttöjakson aikana. Keskeiset käytännöt, jotka on johdettu 500 yksikön huoltotietueista:
- Ensimmäinen öljynvaihto: 200–400 sisäänajon jälkeen, sitten 5 000 tunnin välein tai vuosittain. Käytä synteettistä ISO VG 220 -laatua ympäristön lämpötiloissa 0–40 °C.
- Laakerin kunnon valvonta: Mittaa kotelon lämpötila (normaali alue 60–85°C) ja tärinän nopeus (ISO 10816-3). Hälytys, jos nopeus ylittää 4,5 mm/s RMS.
- Tiivisteen tarkastus: FKM-tiivisteet kestävät tyypillisesti 25 000 tuntia. Vaihda, jos öljyvuoto ylittää 1 tippa tunnissa tuloakselilla.
- Momenttivarren tai pohjapultin kiristys: Tarkista 3 kuukauden välein momenttiavaimella; löysät pultit aiheuttavat kohdistusvirheitä ja vaihteiston kuoppia.
Tätä aikataulua noudattavan elintarviketehtaan tiedot johtivat nollavaihteiston vaihtoon 8 vuoden aikana, kun taas viereinen reaktiivista huoltoa käyttävä linja kärsi 3 vikaa 4 vuodessa. Lisäksi käyttämällä koaksiaalinen kierrevaihteisto Vahvistettu kotelo mahdollistaa laakereiden voitelun uudelleen ilman purkamista, jos se on varustettu voiteluliittimillä.
8. Usein kysytyt kysymykset (FAQ)
Kysymys 1: Mitä eroa on inline-kierrevaihteisella moottorilla ja tavallisella kierrevaihteistolla?
An inline kierrevaihteinen moottori yhdistää moottorin ja vaihteiston koaksiaaliseen järjestelyyn yhteisellä kotelolla, kun taas tavallinen kierrevaihteisto on erillinen yksikkö, joka vaatii kytkimen ja moottorisovittimen. Inline-versio säästää tilaa, vähentää kohdistusvirheitä ja tarjoaa tyypillisesti suuremman vääntöjäykkyyden.
Kysymys 2: Voinko käyttää laippaan asennettua kierukkavaihdemoottoria pystyasennossa?
Kyllä, laippakiinnitteiset mallit sopivat pystysuoralle ulostuloakseleille (moottori ylä- tai alapuolella). Asennusasento on kuitenkin ilmoitettava tilaushetkellä, koska voitelujärjestelmä (öljyn taso ja huohottimen sijainti) riippuu suunnasta. Pystysuoraan käyttöön moottorin ollessa ylhäällä suositellaan erityisiä öljytiivisteitä ja laajennettuja öljysäiliöitä.
Q3: Kuinka lasken tarvittavan huoltokertoimen R-sarjan nopeudenrajoittimelle?
Palvelukerroin (SF) ottaa huomioon kuormitustyypin ja päivittäiset käyttötunnit. Tasaisille kuormille (kuljettimet, puhaltimet) 10h/vrk, SF=1,0-1,25. Kohtalainen isku (sekoittimet, puristimet), SF=1,25–1,5. Voimakkaalle iskulle (murskaimet, silppurit), SF=1,5–2,0. Valitse vaihdemoottorin koko kertomalla todellinen vaadittu vääntömomentti SF:llä.
Q4: Soveltuvatko R-sarjan hammaspyörämoottorit pesusovelluksiin?
Kyllä, mutta tarvitset valinnaisia ominaisuuksia: ruostumattomasta teräksestä valmistettu ulostuloakseli, epoksimaali (paksuus vähintään 120 μm) ja IP66/IP67-tiiviste. Saatavilla on myös elintarvikelaatuista voiteluainetta (NSF H1). Vakioyksiköillä on IP54-luokitus, joka ei ole pesunkestävä.
K5: Miksi koaksiaalinen hammaspyörävaihteeni kuumenee asennuksen jälkeen?
Yleisiä syitä: öljyn ylitäyttö/alitäyttö (tarkista taso 30 minuutin käytön jälkeen), riittämätön ilmanvaihto kotelon ympärillä tai epätasainen kohdistus, joka aiheuttaa lisäkitkaa. Käytä lämpökameraa havaitaksesi hotspotit. Jos kotelon pinnan lämpötila ylittää 95°C, vähennä kuormitusta tai tarkista öljyn viskositeetti.
Q6: Voinko saada a jalkaan asennettu kierrevaihdemoottori integroidulla takaisinpyörityksellä?
Kyllä, kalteviin kuljettimiin ja nostoihin on saatavana lisävarusteena paluupysäyttimet (peruuttamisen estävät laitteet). Takaisinpyörimissuoja on asennettu nopeaan akseliin estämään taaksepäin pyöriminen, kun moottori on sammutettu. Varmista, että tilaat paluusuojan valmiiksi koottuna tehtaalla, koska jälkiasennus vaatii täydellisen purkamisen.
05 kesäkuuta, 2025
