Mitkä materiaalit ovat parhaita spiraalikartiohammaspyörille kestävyyden takaamiseksi nopeissa nopeuksissa?

Materiaalin valinnan kriittinen rooli nopeissa sovelluksissa

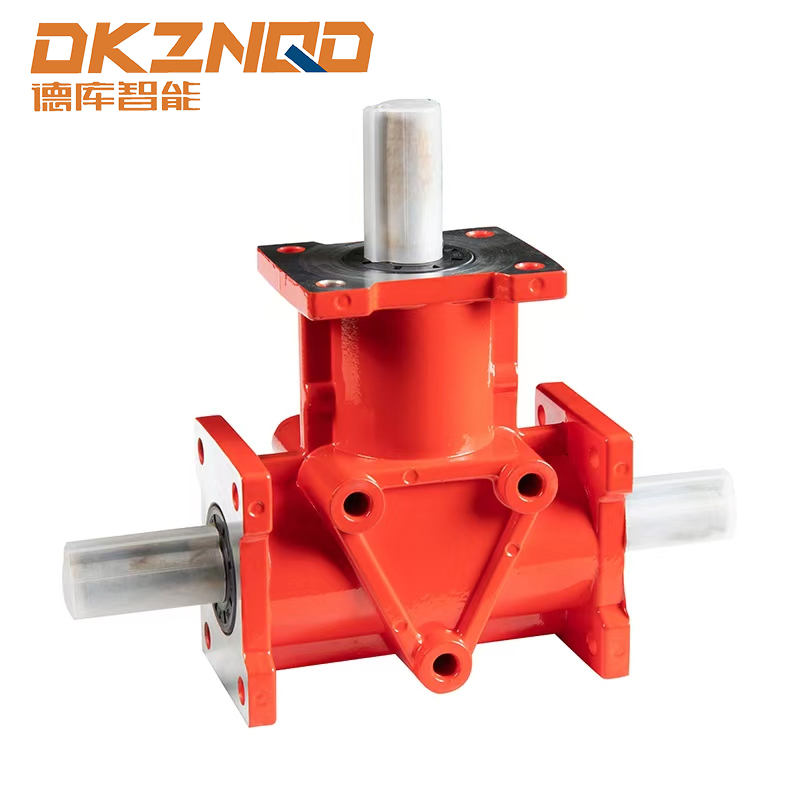

Mekaanisen voimansiirron alalla kestävyys a Spiraalikartiovaihteisto sanelee ensisijaisesti sen sisäisten komponenttien fysikaaliset ominaisuudet. Nopeat toiminnot synnyttävät merkittäviä keskipakovoimia ja lämpöjännitystä, mikä vaatii materiaaleja, jotka voivat säilyttää rakenteellisen eheyden ilman, että ne väsyvät.

B2B-hankintapäälliköille ja -insinööreille vaihteistovalmistuksen taustalla olevan materiaalitieteen ymmärtäminen on välttämätöntä seisokkien ja ylläpitokustannusten vähentämiseksi. Väärän substraatin valinta johtaa ennenaikaiseen kuoppaan, naarmuuntumiseen tai katastrofaaliseen hampaiden rikkoutumiseen, mikä voi pysäyttää kokonaisia ​​tuotantolinjoja teollisissa olosuhteissa.

Nopeiden vaihteiden materiaalien ydinominaisuudet

Pitkän käyttöiän varmistamiseksi suurilla kierrosluvuilla materiaaleilla on oltava tietty tasapaino mekaanisten ominaisuuksien suhteen. Nämä parametrit määrittävät, kuinka vaihde reagoi jatkuvan kytkennän aikana esiintyviin dynaamisiin kuormiuksiin.

Väsymiskestävyys ja sitkeys

Suurinopeuksinen kestävyys vaatii suurta kosketusväsymislujuutta pinnan pistesyöpymisen estämiseksi. Samanaikaisesti hammaspyörän hampaan ytimen tulee pysyä riittävän sitkeänä vaimentaakseen iskuja murtumatta. Tämä kaksinaisuus saavutetaan usein edistyneillä seoskoostumuksilla ja erikoistuneilla lämpökäsittelyillä.

• Pinnan kovuus: Tyypillisesti kohdistettu välille 58-62 HRC optimaalisen kulutuskestävyyden saavuttamiseksi.
• Ytimen sitkeys: Säilyttää kyvyn kestää iskukuormituksia äkillisten nopeudenmuutosten aikana.
• Lämpöstabiilisuus: Pehmenemisenkestävyys käyttölämpötilan noustessa yli 100 celsiusastetta.

Huipputason seosteräkset teollisuusvaihteistoihin

Seosteräkset ovat korkean suorituskyvyn alan standardi Spiraalikartiovaihteisto komponentit. Nämä materiaalit on suunniteltu erityisillä seosaineilla, kuten kromilla, nikkelillä ja molybdeenillä, parantamaan kovettumista ja lujuutta.

Lämpökäsittelyprosessien vaikutus

Materiaalin valinta on vain puoli taistelua; materiaalin käsittely määrää spiraalikartiohammaspyörän lopullisen kestävyyden. Nopeille sovelluksille, Carburizing (Case Hardening) on suositeltava menetelmä.

Hiiletys ja sammutus

Tämä prosessi sisältää hiilen diffuusion vähähiilisen seosteräksen pintaan. Tuloksena on lasikova ulkokuori, jossa on taipuisa, iskuja vaimentava ydin. Suurissa nopeuksissa tämä estää pinnan mikrohalkeamien leviämisen vaihteiston runkoon.

Nitraus tarkkuutta varten

Hiiletys tarjoaa syvyyttä, mutta nitraus tarjoaa äärimmäisen pinnan kovuuden ja minimaalisen mittavääristymän. Tämä on kriittistä vaihteille, joissa suurten nopeuksien melu ja tärinä on minimoitava tiukkoja geometrisia toleransseja noudattamalla.

Geometrian ja pinnan viimeistelyn optimointi

Materiaalit toimivat paremmin, kun pintakäsittely on optimoitu. Suurilla nopeuksilla voiteluainekalvon paksuus on ratkaiseva. Karkea pinta murtuu öljykalvon läpi, mikä johtaa metallin väliseen kosketukseen ja nopeaan ylikuumenemiseen.

• Tarkkuushionta: Välttämätön kierre kartiohammaspyörille tasaisen hammasprofiilin varmistamiseksi ja dynaamisen kuormituksen vähentämiseksi.
• Shot Peening: Aiheuttaa puristusjäännösjännityksiä vaihteen pintaan, mikä lisää merkittävästi taivutusväsymisen kestävyyttä.
• Superviimeistely: Saavuttaa peilimäisen viimeistelyn (Ra < 0,1 mikronia), mikä mahdollistaa suuremman tehotiheyden ja viileämmän käyttölämpötilan.

B2B-hankintojen tekniset näkökohdat

Kun hankit spiraalikartiovaihteistoa teollisuusautomaatioon tai raskaisiin koneisiin, keskity Laatuluokka teräksestä. Ensiluokkaiset tyhjiökaasuttomat teräkset ovat puhtaampia ja sisältävät vähemmän ei-metallisia sulkeumia, jotka ovat usein lähtökohtia väsymisvaurioille.

Hankintaryhmien tulee varmistaa, että valmistaja toimittaa materiaalisertifikaatit ja lämpökäsittelykaaviot. Laadukkaasta metalliseoksesta valmistettu, mutta huonosti lämpökäsitelty vaihteisto pettää yhtä nopeasti kuin huonolaatuisesta valuraudasta valmistettu. Johdonmukaisuus eräkäsittelyssä on avain nopeiden laitteiden kaluston ylläpitämiseen ilman odottamattomia katkoksia.

Kestävyyden vertailu: taotut vs. valetut komponentit

Nopeissa sovelluksissa metallin raerakenne on elintärkeä. Taottu teräs on lähes aina parempi kuin valuvaihtoehdot, koska metallirakeita on kohdistettu hammaspyörän hammasprofiilin kanssa.

1. Taottu teräs: Tarjoaa suuremman tiheyden ja paremman vastustuskyvyn hampaan juurien murtumista vastaan. Se on nopeiden teollisuusvaihteistojen kultastandardi.
2. Valettu teräs: Vaikka se on halvempaa valmistaa monimutkaisissa muodoissa, se sisältää usein mikroskooppista huokoisuutta, joka voi toimia jännityksen nousujohteina nopean pyörimisen aikana.
3. Pallorauta: Soveltuu vain hitaille nopeuksille ja pienille vääntömomenteille, joissa tärinänvaimennus on tärkeämpää kuin pelkkä lujuus.

Usein kysytyt kysymykset

Kysymys 1: Miksi 18CrNiMo7-6:ta suositellaan usein kierrekartiovaihteisiin?

Se tarjoaa poikkeuksellisen tasapainon korkean karkaistuvuuden ja iskunkestävyyden välillä, joten se pystyy käsittelemään monimutkaisia ​​liuku- ja vierintärasituksia, joita esiintyy kierteisessä viistohammaskontaktissa suurilla nopeuksilla.

Q2: Miten pinnan karheus vaikuttaa vaihteiston kestävyyteen?

Suurempi pinnan karheus lisää kitkaa ja lämpöä, mikä rikkoo voitelukalvon. Tämä johtaa pintavaurioihin, kuten naarmuuntumiseen, mikä lyhentää merkittävästi vaihteiston käyttöikää.

Q3: Voidaanko ruostumatonta terästä käyttää nopeissa spiraalikartiovaihteissa?

Yleensä ei. Useimmat ruostumattomat teräkset eivät saavuta vaadittua kovuustasoa kestämään nopeaa kulumista, vaikka niitä voidaankin käyttää tietyissä vähäkuormitteisissa ja syövyttävissä ympäristöissä.

Q4: Mitä hyötyä on vaihteistoteräksen korkeasta nikkelipitoisuudesta?

Nikkeli lisää merkittävästi materiaalin sitkeyttä erityisesti alhaisemmissa lämpötiloissa ja parantaa teräksen kykyä vastustaa halkeamien leviämistä iskukuormituksen alaisena.
