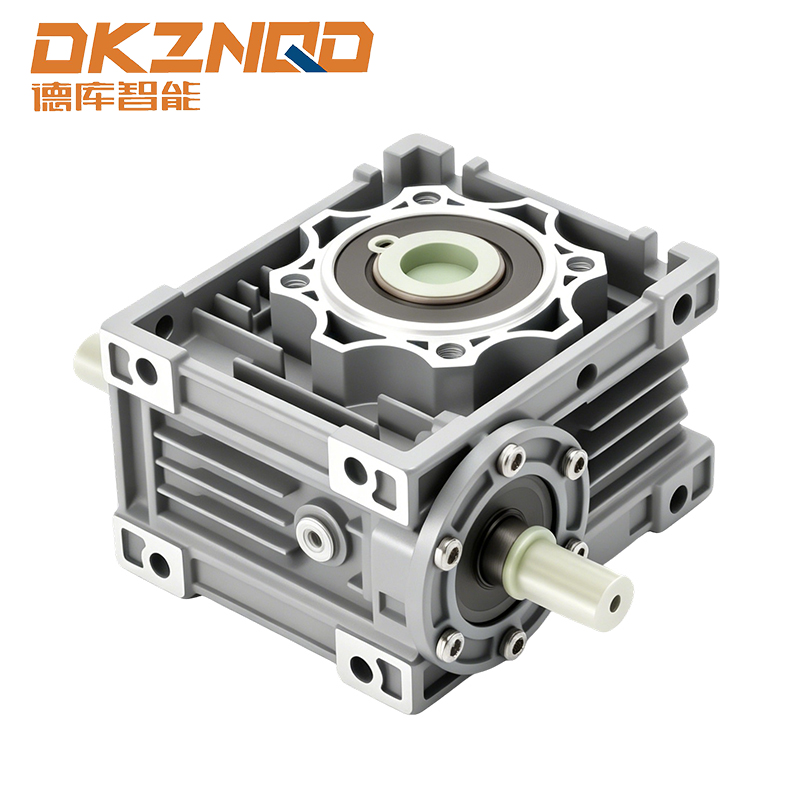

1. Teollisuuden vaihteistoreduktorien ydinarkkitehtuuri
An teollinen vaihteiston vähennin (tai alennusvaihteisto ) on mekaaninen kokoonpano, joka vähentää tuloakselin nopeutta ja lisää samalla suhteellisesti ulostulomomenttia. Nykyaikaisissa voimansiirroissa rv matovaihteiston vähennysventtiili perhe edustaa erikoistunutta alajoukkoa oikean kulman kierukkavaihteen vähennysventtiili mallit, joissa kierukkaakseli ylittää kierukkapyörän akselin 90 astetta. Tämä kokoonpano on välttämätön, kun tilarajoitukset estävät a vaihteiston alennusmoottori .
Toisin kuin kierteiset tai planeettayksiköt, matopohjaiset teolliset vaihteiston vähennyslaitteet saavuttaa korkeat vähennyssuhteet yhdessä vaiheessa – tyypillisesti 5:1 - 100:1. Äärimmäisiin vaatimuksiin kaksivaiheinen kierukkavaihteiston vaihteisto voi saavuttaa suhteet yli 3000:1. Pronssisen kierukkapyörän ja karkaistun teräskierteen välinen liukutoiminta aiheuttaa enemmän kitkaa kuin vierintäpyörät, mikä vaikuttaa suoraan lämmönhallintaan ja voitelustrategiaan.
2. Oikeakulmainen kierukkavaihde: kinemaattiset edut
A:n määrittelevä geometria oikean kulman kierukkavaihteen vähennysventtiili mahdollistaa 90 asteen tehon suunnan ilman kartiohampaita. Tämä kompakti layout on kriittinen automatisoiduissa ohjatuissa ajoneuvoissa, kuljetinjärjestelmissä ja pakkauskoneissa, joissa nopeudenrajoitin sähkömoottorille tulee mahtua kapeiden kehysten sisään. Alla on selitetty SVG-esitys vääntömomentin virtauksesta tyypillisen sisällä onttoakselinen kierukkavaihteen vähennysventtiili .
Kun valitset a kierukkavaihteiston vaihteisto , onttoakselinen versio eliminoi erillisen ulostulokytkimen tarpeen, joka asennetaan suoraan käyttökoneen akseleihin. Tämä vähentää inertiaa ja aksiaalitilaa jopa 30 % verrattuna kiinteän akselin malleihin, jolloin onttoakselinen kierukkavaihteen vähennysventtiili kokoonpanot, jotka ovat ensisijainen valinta sekoittimille, kairauksille ja kääntöpöytäkäytöille.
3. Suorituskykymittarit: Worm vs. Helical vs. Planetaarinen Reducers
Tekniset päätökset ovat usein kuoppaisia teolliset vaihteiston vähennyslaitteet matoteknologialla kierukka- tai planeettavaihtoehtoja vastaan. Alla olevassa taulukossa on yhteenveto tärkeimmistä erottelutekijöistä neljän kriteerin mukaan vaihteiston alennusmoottori käytetään jatkuvatoimisissa sykleissä.
| Parametri | Kierukkavaihteen vähennyslaite | Helical Inline | Planetary |
|---|---|---|---|
| Yksivaiheinen maksimisuhde | 100:1 | 8:1 | 10:1 |
| Taustaajettavuus | Itselukittuva (ei taaksepäin ajettava) | Täysin käännettävissä | Täysin käännettävissä |
| Huipputehokkuusalue | 70 % - 92 % | 94 % - 98 % | 95 % - 97 % |
| Melutaso (dB @ 1m) | 58-68 | 65-78 | 62-72 |
Huomaa, että vaikka a korkean vääntömomentin matovaihteisto uhraa tehokkuutta verrattuna kierukkaisiin yksiköihin, sen luontainen itselukkiutuva ominaisuus (tietyt suhteet ylittävät, tyypillisesti >30:1) eliminoi ulkoisten jarrujen tarpeen nosto- ja pysäköintisovelluksissa. A nopeudenrajoitin sähkömoottorille joka edellyttää vääntömomentin säilyttämistä ilman virrankulutusta, tekee matoista ainutlaatuisen sopivan vinsseihin ja puominnostimiin.
4. Raskaiden teollisuusvähennysten mitoitus: kuormitus- ja lämpötekijät
Raskaat teolliset supistimet on valittava lämpöarvojen perusteella, ei vain mekaanisen huippuvääntömomentin perusteella. AGMA (American Gear Manufacturers Association) lämpöteholuokitus määrittelee suurimman jatkuvan syöttötehon ennen voiteluaineen hajoamista. Materiaalinkäsittelysovellusten kenttätiedot osoittavat, että alamittaus a alennusvaihteisto vain 15 % vähentää käyttöikää yli 50 % pronssisen kierukkapyörän nopeutuneen kulumisen vuoksi.
4.1 Kriittiset valintaparametrit suorakulmaisille kierukkavaihteille
- Palvelutekijä: Käytä kuljettimille, joissa on kohtalainen isku, käytä 1,25; murskaimille tai sekoittimille käytä vähintään 1,75.
- Syöttönopeusrajoitus: Useimmat rv matovaihteiston vähennysventtiili yksiköt hyväksyvät 1400-1800 RPM, mutta yli 2000 RPM vaatii tasapainotetut kierukka-akselit ja synteettiset voiteluaineet.
- Asennussuunta: Onttoakseliyksiköissä on oltava jalka-, laippa- tai momenttivarsi-vastustangot.
Yhdessä autojen kokoonpanolinjan jälkiasennus, korvaa perinteiset yhdensuuntaisakseliset supistimet kompakteilla oikean kulman kierukkavaihteen vähennysventtiilis pienensi voimansiirron kuormaa 42 % säilyttäen samalla 88 %:n tehokkuuden, johtuen yksinomaan optimoiduista keskietäisyyssuhteista ja pakotetusta öljynkierrosta.
Jaksottaista käyttöä varten (esim. indeksointitaulukot) tarkista aina sallittu käynnistysmomentti: a vaihteiston alennusmoottori matokäytöllä voi kestää jopa 200 % nimellisvääntömomentista 2-3 sekunnin ajan, mutta lämpötasapaino määrää RMS-käyttöjakson.
5. Voitelustrategiat pitkäkestoisille matovaihteistoille
Liukukitka a kierukkavaihteiston vaihteisto tuottaa merkittävää lämpöä. Ensiluokkaiset synteettiset polyglykoliöljyt (PG) ylittävät mineraaliöljyt 10-15°C alenemalla vakaan tilan lämpötilan. a raskaat teolliset vähennyslaitteet sovellus käynnissä 24/7, öljynvaihtovälit ulottuvat 4000 tunnista (mineraali) 12000 tuntiin (synteettinen). Alla olevassa taulukossa esitetään suositellut viskositeettiluokat ympäristön olosuhteiden perusteella.
| Ympäristön lämpötila-alue (°C) | Mineraaliöljy ISO VG | Synteettinen PAO/PG | Öljynvaihtoväli (tuntia) |
|---|---|---|---|
| -10-15 | VG 150 | VG 100 | 5000 |
| 15-40 | VG 220 | VG 150 | 4000 |
| 40-60 | VG 320 | VG 220 | 2500 |
varten onttoakselinen kierukkavaihteen vähennysventtiili malleissa, joissa on pystysuora ulostulosuunta, öljyroiskevoitelu saattaa olla riittämätön yli 4" keskietäisyyden yläpuolella; pakotettu öljynkierto tai rasvavoitelu (50 % lyhyemmällä voiteluvälillä) tulee pakolliseksi.
6. Vaihteiston alennusmoottorien sovittaminen taajuusmuuttajakäyttöihin
Kun a vaihteiston alennusmoottori yhdistää matovähentimen sähkömoottoriin, VFD-toiminta alle 20 Hz vähentää sisäistä jäähdytystä. Kierukkapyörän liukunopeus laskee samassa suhteessa, mikä vaarantaa rajavoitelun. Siksi sovelluksissa, jotka vaativat laajaa nopeusaluetta (esim. pakkausten indeksointi), valitse a oikean kulman kierukkavaihteen vähennysventtiili lisäjäähdytysrivoilla ja erillisellä moottorikäyttöisellä tuulettimella. Kenttätestit osoittavat, että a nopeudenrajoitin sähkömoottorille 15 Hz taajuudella ilman pakkojäähdytystä menettää 35 % lämpökapasiteetistaan.
Jos käytät standardia teolliset vaihteiston vähennyslaitteet Pakkaa IEC-moottorisovittimella, varmista aina, että tulotiiviste kestää moottorin suurimman kierrosluvun, ei vain nimellisnopeutta. monet rv matovaihteiston vähennin viat johtuvat tiivisteen huulen ylikuumenemisesta, joka johtuu ylinopeudesta VFD-ylijänniteolosuhteissa.
7. Tapauksesta inspiroitu suorituskyky: korkean momentin kierukkavaihteisto kuljetinjärjestelmissä
Juomien pullotustehdas korvasi 30 % kierteisen viisteen supistimestaan korkean vääntömomentin matovaihteisto samankokoiset yksiköt. 18 kuukauden aikana tallennettiin seuraavat tiedot 24 tuotantolinjalta:
- Vaihteiston viasta johtuva kokonaisseisonta-aika väheni 22 % (madon itselukittuminen esti iskukuormituksia taaksepäin).
- Keskimääräinen ulostulomomentti kasvoi 17 % samalla moottorin ampeerimäärällä optimoitujen kierukkajohtimien kulmien ansiosta.
- Ylläpitokulut per alennusvaihteisto laski 340 dollarista 210 dollariin vuodessa pääasiassa öljyn pidemmän käyttöiän vuoksi.
Tämä osoittaa, että hyvin määritelty kierukkavaihteiston vaihteisto voi ylittää perinteiset mallit sekä luotettavuudeltaan että kokonaiskustannuksiltaan, varsinkin kun vallitsee suuri iskukuorma ja rajoitettu pääsy.

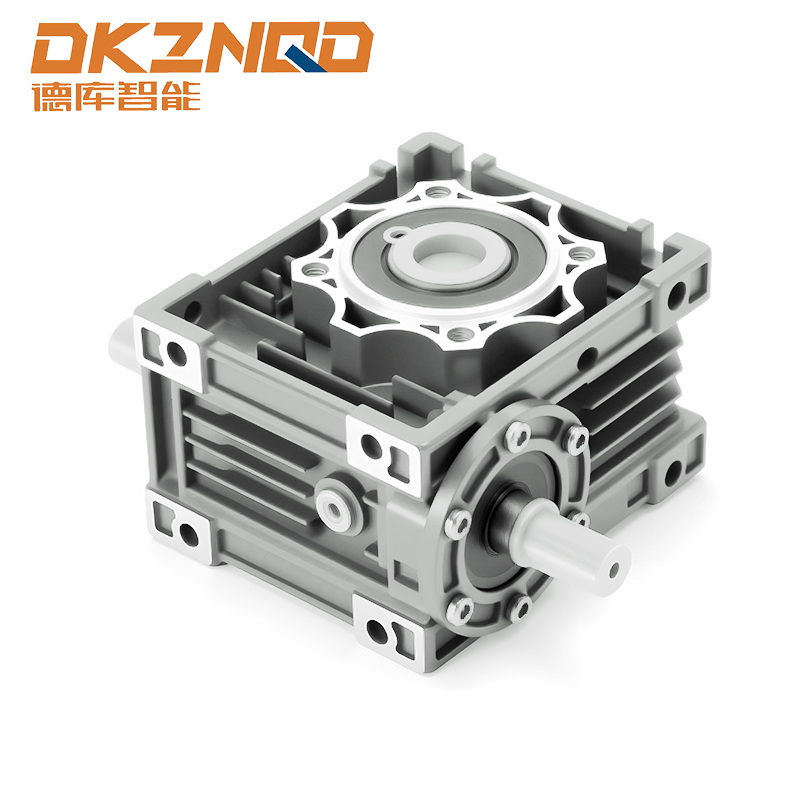

Poikkileikkaus tyypillisestä RV-kierukkavaihteistosta, joka korostaa karkaistun teräsmadon ja pronssisen pyörän rajapintaa 8. Asiantuntijan vastaukset yleisiin vähennyksiin liittyviin kysymyksiin
Kysymys 1: Mikä on tyypillinen kierukkavaihteiston vaihteiston tehokkuus?
Yksivaiheiset matoyksiköt vaihtelevat 70 %:n tehokkuudesta 100:1-suhteessa 92 %:iin suhteella 5:1. varten korkean vääntömomentin matovaihteisto jatkuvassa kuormituksessa, odota 80-85 % kunnollisella synteettisellä öljyllä. Kaksivaiheiset mallit laskevat 50-65 prosenttiin, mutta tarjoavat suhteita yli 1000:1.
Kysymys 2: Voidaanko suorakulmaista kierukkavaihteistoa taaksepäin ohjata ulostulopuolelta?
Yleensä ei. Kun suhteet ylittävät 30:1, kitkakulma ylittää johtokulman, mikä luo itselukittuvan tilan. Tämä tekee oikean kulman kierukkavaihteen vähennysventtiilis sopii erinomaisesti nostoihin ja seisontajarruihin. Alle 15:1 suhteilla rajoitettu taka-ajettavuus on mahdollista, mutta katso valmistajan vääntömomentin vaihtotiedot.
Kysymys 3: Kuinka valitsen onton akselin ja umpiakselisen matovähentimen välillä?
Valitse onttoakselinen kierukkavaihteen vähennysventtiili kun asennus suoraan koneen akselille (esim. kuljetinpyörä, sekoitinakseli) säästää tilaa ja eliminoi kytkimiä. Kiinteäakseliset versiot ovat suositeltavia, kun vääntömomentin varren reaktio on arvaamaton tai kun käytetään vääntömomentin rajoittimia. Ontto akseli vähentää myös riippuvuutta jopa 40 %.
Kysymys 4: Soveltuvatko raskaat teollisuusalennuslaitteet, joissa on kierukkavaihteet, 24/7-käyttöön?
Kyllä, mutta lämpömitoitus on kriittinen. Jatkuvaa käyttöä varten valitse laite, jonka käyttökerroin on vähintään 1,4 ja pakotettu öljyjäähdytys, jos ympäristön lämpötila ylittää 35 °C. monet raskaat teolliset vähennyslaitteet kaivoskuljettimissa ajetaan 20 000 tuntia öljynäytteitä 3 kuukauden välein ja synteettisiä voiteluaineita.
Kysymys 5: Mikä on RV-kierukkavaihteen vähennyksen käyttöikä nimelliskuormituksella?
An rv matovaihteiston vähennysventtiili oikein voideltu ja kohdistettu tarjoaa tyypillisesti 15 000-25 000 tuntia L10 käyttöikää (90 % eloonjääminen). Pronssipyörän kuluminen on ensisijainen raja; 12 000 tunnin kuluttua tarkasta välys. Käyttämällä vaihteiston alennusmoottori pehmeällä käynnistyksellä voi kaksinkertaistaa matopyörän käyttöiän.
