Nopeudensäädön roolin ymmärtäminen nestejärjestelmissä
Teollinen valmistus ja nesteiden käsittelylaitokset ovat vahvasti riippuvaisia moottoroiduista järjestelmistä nesteiden, kaasujen ja materiaalien siirtämiseksi. Historiallisesti nämä järjestelmät toimivat vakionopeudella, luottaen mekaanisiin kuristuslaitteisiin, kuten venttiileihin, vaimentimiin tai ohitussilmukoihin, jotka säätelevät virtausta ja painetta. Tämä perinteinen lähestymistapa aiheuttaa huomattavaa mekaanista rasitusta, lyhentää laitteiden käyttöikää ja hukkaa huomattavia määriä sähköenergiaa. Nykyaikaiset teollisuusjärjestelmät käyttävät elektronista nopeudensäätötekniikkaa näiden toiminnan tehottomuuden korjaamiseksi, jotta moottorin teho vastaa suoraan reaaliaikaista kysyntää.
Pumppaussovelluksissa nesteen kysyntä vaihtelee jatkuvasti tuotantosyklien, järjestelmän paineen muutosten ja prosessointivaatimusten mukaan. Pumpun käyttäminen täydellä nopeudella samalla kun tukahdutetaan ulostulo ohjausventtiilillä, vastaa ajoneuvon ajamista kaasupoljin täysin painettuna samalla kun ajoneuvon nopeutta säädetään jarrujarrupolkimella. Elektroninen nopeudensäätö eliminoi tämän hukkaan muuttamalla dynaamisesti voimakoneen pyörimisnopeutta. Tämä tekninen analyysi tutkii nopeudensäädön, nesteen dynamiikan ja tarkkojen mekaanisten käyttölaitteiden integroinnin tärkeimmät suunnitteluperiaatteet raskaisiin sovelluksiin.
Tekniikan määrittely: mikä on VFD?
Kun insinööritiimit kohtaavat teollisia nestejärjestelmiä, herää usein peruskysymys: mikä on vfd ja miten se liittyy olemassa olevaan infrastruktuuriin? Taajuusmuuttaja, yleisesti lyhennetty VFD, on elektroninen tehonmuuntolaite, jota käytetään säätämään kolmivaiheisen oikosulkumoottorin nopeutta ja vääntömomenttia. Manipuloimalla moottoriin syötettävän sähkötehon taajuutta ja jännitettä taajuusmuuttaja mahdollistaa sen, että käyttäjät voivat saavuttaa portaattomasti säädettävän nopeuden ohjauksen koko käytettävän laitteen toiminta-alueella.
Ymmärtäminen mikä on vfd vaatii yksinkertaista nopeudensäätöä pidemmälle katsomista; se on älykäs tehonhallinta. Tyypillisissä teollisuusympäristöissä sähköä toimitetaan vaihtovirtana kiinteällä taajuudella, tyypillisesti viisikymmentä tai kuusikymmentä hertsiä. Suoraan tähän verkkovirtaan kytketty oikosulkumoottori pyörii kiinteällä synkronisella nopeudella, joka määräytyy moottorin staattorin magneettinapojen lukumäärän mukaan. A mikä on taajuusmuuttaja järjestelmä katkaisee tämän jäykän suhteen muuntamalla tulevan kiinteätaajuisen vaihtovirtasähkövirran muuttuvataajuiseksi, muuttuvajännitteiseksi AC-ulostuloksi. Tämä ominaisuus muuttaa vakionopeusmoottorin säädettävänopeuksiseksi laitteistoksi, joka pystyy ohjaamaan tarkasti prosessia.
Toteutus taajuusmuuttajat vfds kattaa lukemattomia teollisuusalueita, mukaan lukien vedenkäsittelylaitokset, kemiankäsittelylaitokset, jäähdytystornit ja öljynjalostamot. Näissä ympäristöissä a taajuusmuuttaja pumppuille toimii ensisijaisena mekanismina järjestelmän hydrauliikan tasapainottamisessa, vesivasaran estämisessä ja energiankulutuksen minimoimisessa. Säätämällä moottorin nopeutta vastaamaan tarkkoja järjestelmän käyriä nämä käytöt poistavat rajoittavien mekaanisten venttiilien tarpeen, mikä parantaa sekä luotettavuutta että prosessin toistettavuutta.
Kuinka taajuusmuuttaja toimii: kolme sisäistä vaihetta
Kiinteätaajuisen käyttötehon muuntaminen säädettäväksi ulostuloksi sisältää kolme erillistä sähköistä osajärjestelmää, jotka toimivat sarjassa taajuusmuuttajan kotelon sisällä. Nämä vaiheet toimivat peräkkäin sähköenergian tasasuuntaamiseksi, suodattamiseksi ja invertoimiseksi varmistaen, että liitetty moottori vastaanottaa erittäin hallitun sähköaaltomuodon.
Tasasuuntaajan vaihe
Alkuvaihe koostuu puolijohdetasasuuntaussillasta, joka ottaa vastaan tulevan kolmivaiheisen vaihtovirtajännitteen sähköjohdosta. Tämä vaihe muuntaa kaksisuuntaisen vaihtovirran yksisuuntaiseksi tasavirraksi käyttämällä joukkoa suuritehoisia diodeja tai piiohjattuja tasasuuntaajia. Tämä prosessi edustaa perusvaihetta, jossa moottori irrotetaan verkon taajuudesta.
DC-väylän suodatin
Tasasuuntausasteen ulostulo on sykkivä tasajännite, joka sisältää merkittävää sähköistä aaltoilua. Toisessa vaiheessa käytetään massiivista raskaiden kondensaattoreiden ryhmää, jotka on usein yhdistetty induktiivisiin kuristimiin näiden vaihteluiden tasoittamiseksi. Tämä suodatettu välivaihe tarjoaa puhtaan, vakaan korkeajännitteisen tasavirtalähteen muuntamisen viimeistä vaihetta varten.
Invertterivaihe
Viimeisessä vaiheessa käytetään nopeita eristettyjä bipolaarisia hilatransistoreita vakaan tasavirtaväylän jännitteen muuntamiseksi takaisin AC-aaltomuodoksi. Kytkemällä nämä transistorit päälle ja pois tuhansia kertoja sekunnissa, taajuusmuuttaja luo sarjan jännitepulsseja. Tämä tekniikka, joka tunnetaan pulssinleveysmodulaationa, syntetisoi simuloidun sinimuotoisen virran aaltomuodon prosessin vaatimalla tarkalla taajuudella ja jännitteellä.
Pumppausdynamiikka ja vaihtuvanopeustoiminnot
Nopeudensäätölaitteiston hyödyn maksimoimiseksi insinöörien on arvioitava käytettävää laitetta säätelevät erityiset fyysiset lait. Keskipakopumput, jotka muodostavat suurimman osan teollisuuden nesteenjakelujärjestelmistä, toimivat tiettyjen fysikaalisten periaatteiden mukaisesti, jotka tunnetaan affiniteettilakeina. Nämä matemaattiset suhteet sanelevat, kuinka akselin nopeuden muutokset vaikuttavat virtausnopeuteen, purkauspaineeseen ja jarrutusvoimaan.
Näiden periaatteiden mukaisesti nesteen virtausnopeus muuttuu suoraan, lineaarisesti suhteessa akselin nopeuden muutokseen. Kuitenkin pumpun kehittämä poistopaine tai paine muuttuu suhteessa nopeuden muutoksen neliöön. Kriittisintä on, että moottorin käyttämä sähköteho muuttuu suhteessa nopeuden muutoksen kuutioon. Tämä kuutiosuhde muodostaa matemaattisen perustan poikkeuksellisille energiansäästöominaisuuksille, jotka toteutetaan nykyaikaisilla moottorin nopeudensäädöillä.
Käytettäessä VFD-nopeudensäätöä teollisuuspumpuissa, pienikin käyttönopeuden aleneminen johtaa suhteettoman suureen tehonkulutukseen. Esimerkiksi pumpun moottorin nopeuden pienentäminen kahdellakymmenellä prosentilla johtaa teoreettisen tehontarpeen pienenemiseen lähes 50 prosentilla. Tämä tekee säädettävästä nopeudensäädöstä äärettömän paremman kuin mekaaninen kuristus, jossa moottori jatkaa täyden tehon käyttöä samalla kun se taistelee suljettua venttiiliä vastaan, tuhlaamalla energiaa lämpönä ja kitkana pumppupesän sisällä.
Mitattavissa olevat edut VFD:iden käyttöönotosta pumppausinfrastruktuurissa
Nykyaikaisen tehoelektroniikan integrointi nesteenkäsittelyinfrastruktuuriin tarjoaa kattavia toiminnallisia etuja, jotka ulottuvat paljon yksinkertaista energiansäästöä pidemmälle. Nämä edut vaikuttavat suoraan laitoksen luotettavuuteen, ylläpitobudjetteihin ja prosessin tarkkuuteen.
- Huomattava energiansäästö: Sovittamalla sähkönkulutuksen reaaliaikaiseen prosessitarpeeseen tilat eliminoivat ohitusjärjestelmiin ja kuristussäätöventtiileihin ominaisen hukkaan kuluvan tehon.
- Pehmeäkäynnistysominaisuudet: Elektroninen ohjaus eliminoi suuren käynnistysvirran moottorin kiihdytyksen aikana, estää paikallisia jännitehäviöitä ja vähentää mekaanista iskua koko voimansiirrossa.
- Tarkka prosessiasetus: Suljetun silmukan takaisinkytkentäintegroinnin avulla taajuusmuuttaja voi säätää nopeuksia dynaamisesti paineen, lämpötilan tai virtauslähettimien perusteella, mikä vakauttaa koko prosessin.
- Pidentynyt mekaaninen kulumisikä: Alhaisilla nopeuksilla käyttö vähentää pumpun juoksupyörien, mekaanisten akselitiivisteiden ja sisäisten laakereiden kulumista, mikä pidentää keskimääräistä aikaa vikojen välillä.
- Vesivasaran poistaminen: Ohjelmoidut kiihdytys- ja hidastusrampit estävät äkilliset nopeusmuutokset putkistojärjestelmissä ja estävät näin katastrofaaliset painepiikit.
Alla oleva taulukko korostaa toiminnalliset erot perinteisten kiinteänopeuksisten pumppujärjestelmien ja modernisoitujen taajuusmuuttajaasennusten välillä kriittisten teknisten parametrien välillä.
| Toimintaparametri | Kiinteä nopeus kuristusventtiilillä | Variable Frequency Drive Control |
|---|---|---|
| Moottorin energiankulutus | Pysyy korkeana todellisista nestevirtausvaatimuksista huolimatta | Skaalautuu kuutioisesti moottorin nopeuden alennuksella |
| Käynnistetään Current Inrush | Jopa kuusi-kahdeksaan kertaa normaali täyskuormitusvirta | Hallittu kiihtyvyys; ei koskaan ylitä täydellistä kuormitusta |
| Tiivisteiden mekaaninen jännitys | Korkea vastapaineen ja jatkuvan huippunopeuden ansiosta | Minimoitu pienentyneen akselin nopeuksien ja alhaisen tärinän ansiosta |
| Järjestelmän paineenhallinta | Säädetty mekaanisella rajoituksella; altis äkillisille piikkeille | Ylläpito sujuvasti elektronisten takaisinkytkentäsilmukoiden kautta |
| Järjestelmän tehokerroin | Hajoaa merkittävästi alentuneen mekaanisen kuormituksen alaisena | Ylläpidetty korkealla tasolla koko toiminta-alueella |
Vääntömomentin luokitus ja vaihtoehtoiset teolliset sovellukset
Teollisuuden koneiden kuormat luokitellaan yleensä kahteen päätyyppiin niiden vääntömomenttivaatimusten perusteella: muuttuva vääntömomentti ja vakiomomentti. Keskipakopumput ja puhaltimet edustavat vaihtelevia momenttikuormia, joissa vaadittu momentti kasvaa nopeuden neliön myötä. Sitä vastoin iskupumput, kuljetinjärjestelmät, mäntäsekoittimet ja kompressorit vaativat samanlaisen vääntömomentin toimintanopeudesta riippumatta.
Vakiomomentin VFD-sovellusten toteuttaminen vaatii erilliset tekniset tiedot verrattuna tavallisiin keskipakopumppuasennuksiin. Vakiomomenttikuormituksilla taajuusmuuttajan on tarjottava tasainen virrananto koko taajuusalueellaan, jotta moottori voi voittaa vastuksen alhaisilla nopeuksilla ilman ylikuumenemista. Raskaat teollisuussekoittimet tai syrjäytyspumput luottavat näihin erikoisasetuksiin korkeaviskoosisten nesteiden käsittelyssä pysähtymättä hitaiden kierrosten aikana.
Samoin taajuusmuuttajakompressori edustaa toista yleistä jatkuvan vääntömomentin sovellusta, joka löytyy teollisista tuotantolaitoksista. Ilmakompressorit kohtaavat nopeasti muuttuvat ilmavaatimukset koko tuotantovuoron ajan. Säädettävän nopeuden käyttö mahdollistaa sen, että kompressori voi moduloida pyörimisnopeuttaan ylläpitääkseen täysin vakaata järjestelmän ilmanpainetta, mikä eliminoi erittäin tehottomat käynnistys-pysäytysjaksot tai jatkuvan kuormittamattoman joutokäynnin, joka on tyypillistä tavallisille kompressorin ohjausjärjestelmille.
Mekaaninen käyttösynergia: VFD:iden kytkentä tehokkaalla vaihteistolla
Vaikka elektroninen nopeudensäätö optimoi moottorin sähkönsyötön, mekaaninen voimansiirtojärjestelmä, joka vastaa tämän tehon toimittamisesta käytettävälle laitteelle, on optimoitava yhtä hyvin. Korkean kysynnän teollisuusjärjestelmät vaativat kestäviä mekaanisia komponentteja, jotka pystyvät käsittelemään vaihtelevia pyörimisnopeuksia, suunnanvaihtokuormia ja suuria vääntömomenttiprofiileja vaarantamatta järjestelmän kokonaistehokkuutta.

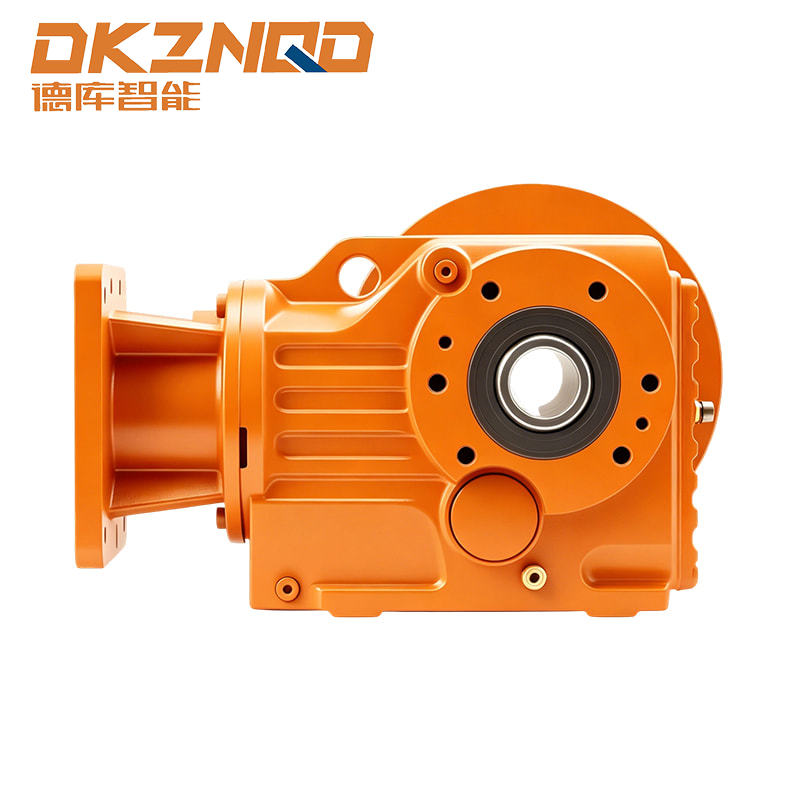

Alla oleva kuva havainnollistaa tyypillistä korkean suorituskyvyn teollista vaihdemoottorikokoonpanoa, joka on suunniteltu käsittelemään vaativia vaihtelevan nopeuden profiileja ja ylläpitämään mekaanista tehokkuutta ankarissa käyttöympäristöissä.
Kun moottori hidastuu elektronisen nopeudensäädön alaisena, myös sen sisäinen jäähdytystuuletin hidastuu, mikä voi johtaa lämmön kertymiseen, jos moottori toimii suurella vääntömomentilla pitkiä aikoja. Tehokkaan kartiomaisen kartiohammaspyörästön käyttö mahdollistaa moottorin toiminnan optimaalisella kierroslukualueellaan samalla kun se vähentää tarvittavaa mekaanista nopeutta ulostuloakselilla. Tämä synergia suojaa sähkökomponentteja lämpöhajoamiselta ja tarjoaa samalla maksimaalisen mekaanisen luotettavuuden koko laitoksen prosessille.
Energiansäästön laskeminen VFD-asemien avulla: Tosimaailman skenaario
Jotta sähköisten nopeudensäätöjärjestelmien käyttöönoton edellyttämä pääomainvestointi olisi täysin perusteltua, laitoksen suunnittelutiimien on arvioitava pitkän aikavälin taloudelliset vaikutukset. Näiden laitosten taloudellinen kannattavuus käy ilmi, kun tarkastellaan energiansäästöä VFD-taajuusmuuttajilla pidemmän käyttöaikajanan aikana.
Harkitse teollista jäähdytysvesipumppua, jota käyttää 90 kilowatin oikosulkumoottori, joka käy jatkuvasti ympäri vuoden. Vakioasennuksessa, jossa käytetään mekaanista kuristusventtiiliä, moottori kuluttaa jatkuvasti noin 92 kilowattia sähköä verkosta järjestelmän kitkan ja kuristusrajoitusten voittamiseksi. Tämän moduloimattoman hyödykkeen jatkuva käyttö edustaa huomattavia peruskäyttökustannuksia teollisuuden perushinnoilla.
Jos järjestelmään asennetaan jälkikäteen elektroninen nopeuskäyttö ja keskimääräinen vaadittu virtaus laskee 80 prosenttiin maksimikapasiteetista puoleksi käyttövuodesta, tehontarve laskee huomattavasti. Keskipakopumpun affiniteettilakien mukaan toiminta 80 prosentin nopeudella vähentää tarvittavan sähkötehon noin 47 prosenttiin täydestä kuormituksesta. Seuraava analyyttinen taulukko osoittaa tämän nopeuden vähentämisstrategian vuosittaisen virrankulutuksen ja taloudelliset vaikutukset.
| Toimintamittari vuodessa | Perinteinen kuristusjärjestelmä | Säädettävä nopeusjärjestelmä |
|---|---|---|
| Suuren virtauksen käyttöjakso (100 % nopeus) | 4380 tuntia 92 kW:lla | 4380 tuntia 93 kW:lla (sisältää ajohäviön) |
| Pienen virtauksen käyttöjakso (80 % nopeus) | 4380 tuntia 92 kW:lla | 4380 tuntia 44 kW:lla |
| Vuotuinen sähkönkulutus yhteensä | 805920 kilowattituntia | 600060 kilowattituntia |
| Nettoenergian säästö saavutettu | Perustason viitearvo | 205860 kilowattituntia säästetty vuosittain |
| Käyttökustannusten aleneminen | 0 % alennus | Noin 25 % pienemmät sähkökustannukset |
Tämä laskettu skenaario korostaa taloudellisia etuja, jotka saavutetaan käytettäessä nopeuden modulaatiota nesteenkäsittelyprosesseihin. Suoran sähkönsäästön lisäksi järjestelmän käyttötuntien lyhentäminen maksimipaineella pidentää mekaanisten komponenttien käyttöikää, alentaa laitoksen ylläpitokustannuksia ja minimoi suunnittelemattomia tuotantoseisokkeja.
Taajuusmuuttajaasemia koskevat usein kysytyt kysymykset
K1: Voiko mitä tahansa tavallista teollista AC-oikosulkumoottoria käyttää taajuusmuuttajalla?
Useimmat nykyaikaiset kolmivaiheiset AC-oikosulkumoottorit voivat toimia elektronisella nopeudensäätökäytöllä. Kuitenkin vanhemmissa moottoreissa tai moottoreissa, jotka on suunniteltu ilman riittävää eristystä, eristys voi heikentyä pulssinleveysmodulaatiokytkennän synnyttämien nopeiden jännitepiikkien vuoksi. Optimaalisen luotettavuuden takaamiseksi moottoreiden tulee täyttää alan standardivaatimukset invertterikäytön suorituskyvystä, mikä varmistaa korkean lämpötilan eristyksen ja asianmukaisen laakerisuojauksen integroinnin suunnitteluun.
Q2: Mikä on pienin nopeus, jolla teollisuuspumppu voi toimia turvallisesti VFD:tä käyttämällä?
Pienin käyttönopeus riippuu täysin pumpun rakenteesta ja moottorin jäähdytysmenetelmästä. Keskipakopumput eivät yleensä saisi käydä alle nopeuden, joka vaaditaan järjestelmän staattisen paineen voittamiseksi, koska tämän pisteen alapuolella käyttö johtaa nollavirtaustilaan, joka voi ylikuumentua pumpun. Moottorin näkökulmasta tavalliset täysin suljetut tuuletinjäähdytteiset moottorit menettävät jäähdytystehokkuuden alhaisilla nopeuksilla. Jos jatkuvaa hidaskäyntiä tarvitaan, tulee käyttää vakionopeuksista lisätuuletinta tai tehokasta vaihteiston alennuslaitetta.
Kysymys 3: Miten nopeudensäätäjät vaikuttavat teollisuuslaitoksen kokonaistehokerroin?
Vakiovaihtovirta-oikosulkumoottorit heikentävät tehokerrointa merkittävästi, kun ne toimivat alle niiden nimelliskuormituksen. Kun elektroninen nopeustaajuusmuuttaja on asennettu, tulopuolen dioditasasuuntaussilta säilyttää korkean siirtymätehokertoimen, tyypillisesti yli 95 prosenttia, koko nopeus- ja kuormitusalueella. Tämä korkea suorituskyky suojaa teollisuuslaitoksia alhaisen tehokertoimen toimintoihin liittyviltä käyttömaksuilta.
Q4: Mikä on ensisijainen toiminnallinen ero pehmokäynnistimen ja VFD:n välillä?
Pehmeää käynnistintä käytetään yksinomaan säätämään moottorin virtaa ja vääntömomenttia alkukäynnistysvaiheessa, mikä vähentää mekaanista iskua nostamalla asteittain jännitettä ennen kuin se lukittuu normaaliin verkkonopeuteen. Taajuusmuuttaja tarjoaa täsmälleen saman pehmeäkäynnistysominaisuuden, mutta säilyttää täyden hallinnan moottorin nopeudesta ja vääntömomentista koko käyttöjakson ajan, mikä mahdollistaa jatkuvan säädön tuotannon aikana.
