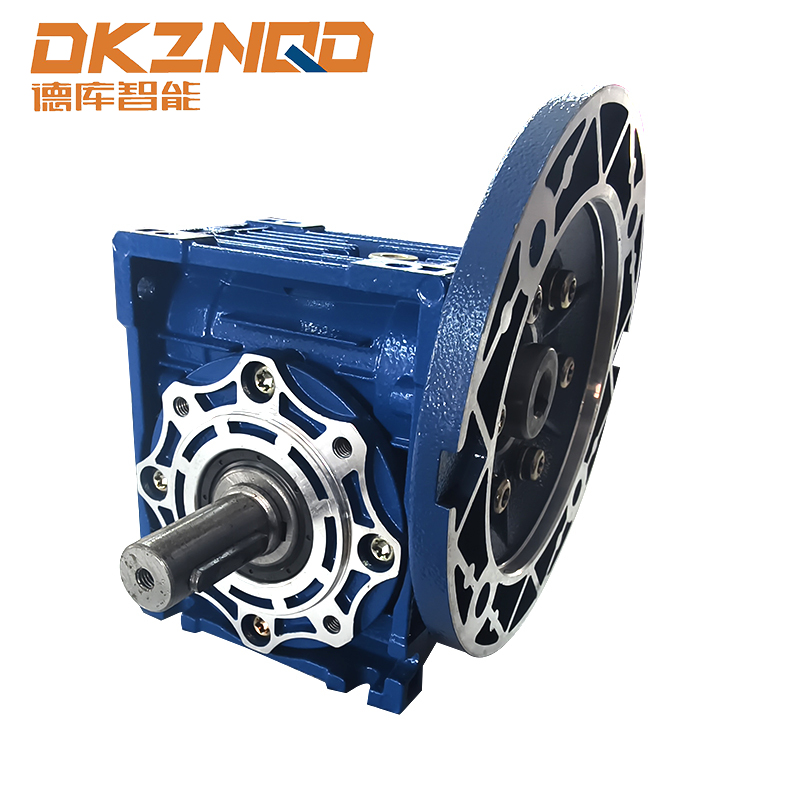

Mikä on RV Worm Gear Reducer ja miten se toimii?

Teollisuuden koneiden ja automaation alalla tehokas voiman ja liikkeen siirto on ensiarvoisen tärkeää. Tähän tarkoitukseen suunniteltujen eri komponenttien joukossa nopeudenrajoittimilla on kriittinen rooli moottorin lähtönopeuden ja vääntömomentin säätämisessä sovelluksen edellyttämälle tasolle. Yksi erityisen huomionarvoinen tyyppi tässä luokassa on rv-matovaihteiston vähennysventtiili. Tämä laite tunnetaan ainutlaatuisesta sykloidikäytön ja kierukkavaihteiston yhdistelmästään, jonka tuloksena on mekanismi, joka tarjoaa korkean vääntömomentin, poikkeuksellisen iskunkestokyvyn ja kompaktit mitat. Ymmärtää suunnittelun periaatteet, toimintamekaniikka ja sopivat sovellukset rv matovaihteiston vähennin on välttämätön insinööreille ja suunnittelijoille, jotka etsivät optimaalista suorituskykyä ja luotettavuutta vaativissa ympäristöissä.

Termi "RV" on usein lyhenne sanoista "kiertovektori", joka vihjaa pienentimen kykyyn hallita tehokkaasti pyörimisvoimia. Suunnittelussa on nerokkaasti integroitu kaksi erillistä nopeuden vähennysvaihetta. Ensisijainen vaihe sisältää tyypillisesti kierukkavaihteiston, kun taas toissijainen vaihe käyttää sykloidista väkipyörämekanismia. Tämä hybridilähestymistapa mahdollistaa RV-kierukkavaihteiston rajoitusten ylittämisen, kuten alhaisemman tehokkuuden ja rajoitetun iskunkestävyyden, säilyttäen samalla niiden edut, kuten suuret alennussuhteet ja tiiviyden. Tuloksena on vankka ja erittäin suorituskykyinen komponentti, joka toimii kulmakivenä monissa tarkkuusliikkeenohjausjärjestelmissä.

Perussuunnittelu ja komponentit

RV-kierukkavaihteiston arkkitehtuuri on monimutkainen mutta tyylikäs, ja se on suunniteltu kestämään ja toimimaan. Sen rakenne voidaan jakaa useisiin avainkomponentteihin, jotka toimivat yhdessä saavuttaakseen tehtävänsä. Ensimmäinen tärkeä elementti on kierukkavaihteen syöttövaihe. Tämä koostuu kierukkaruuvista, joka on syöttöakseliin ja moottoriin kytketty käyttökomponentti, ja kierukkapyörästä. Kierukkaruuvin pyöriessä sen kierteet tarttuvat kierukkapyörän hampaisiin, jolloin pyörä kääntyy. Tämä vaihe tarjoaa alkuvaiheen, huomattavan nopeuden vähennyksen ja vääntömomentin lisäämisen.

Toinen ja määrittävä vaihe on sykloidinen pelkistysmekanismi. Tämä osa sisältää joukon komponentteja, mukaan lukien epäkeskonokka, sykloidilevyt, rengasnastat ja ulostulomekanismi. Kierukkapyörän liike siirtyy epäkeskiseen nokkaan. Tämä nokka ajaa sitten kahta sykloidista kiekkoa, jotka ovat muodoltaan lohkomaisia, munuaispapumaisia ​​ja niiden kehällä on reikiä. Nämä levyt nivoutuvat kiinteiden tappien renkaaseen, joka on sijoitettu supistimen koteloon. Epäkeskisen nokan liike saa sykloidikiekot käymään läpi monimutkaisen värähtelevän pyörimisen. Koska kuitenkin paikallaan olevat tapit rajoittavat kiekkoja, niiden liike muuttuu ulostuloakselin hitaaksi, kontrolloiduksi pyörimiseksi. Tämä kaksivaiheinen prosessi antaa rv-kierukkavaihteiston vähennykselle sen merkittävät ominaisuudet.

Kriittinen suunnitteluominaisuus on esikuormitetun kartiorullalaakerin integrointi järjestely. Tämä laakerijärjestelmä on vastuussa suurten kuormien ja momenttien tukemisesta, joille alennusventtiili joutuu käytön aikana. Se varmistaa rakenteellisen jäykkyyden, minimoi taipuman kuormituksen alaisena ja edistää yksikön poikkeuksellista sijaintitarkkuutta ja pitkäikäisyyttä. Lisäksi koko kokoonpano on sijoitettu jäykkään, erittäin lujaan koteloon, joka on usein valettu raudasta tai alumiinista, mikä suojaa epäpuhtauksilta ja ylläpitää kaikkien sisäisten komponenttien tarkan kohdistuksen. Vankka rakenne on ensisijainen syy sen laajaan käyttöön raskaissa sovelluksissa.

Toimintaperiaatteet ja keskeiset ominaisuudet

RV-kierukkavaihteen vähennyslaitteen toiminta on mekaanisen tarkkuuden sinfonia. Syöttöakseliin syötetään tehoa kiertämällä kierukkaruuvia. Kierukkaruuvin ja kierukkapyörän välisellä kytkennällä saavutetaan ensimmäinen vähennys. Nyt hitaammin pyörivä kierukkapyörä käyttää sykloidisen vaiheen epäkeskistä nokkaa. Tämän nokan pyöriminen saa aikaan epäkeskisen liikkeen sykloidilevyille. Kun nämä levyt liikkuvat, niiden keilat pyörivät paikallaan olevien rengastappien sisäpuolella. Jokaista epäkeskisen nokan täydellistä kiertoa kohden sykloidiset kiekot etenevät keilojen lukumäärällä, joka on yhtä suuri kuin kiekon keilien lukumäärän ja paikallaan olevien tappien lukumäärän välinen ero. Tämä toimenpide johtaa erittäin korkeaan vähennyssuhteeseen toisessa vaiheessa.

Näiden kahden vaiheen yhdistelmä mahdollistaa sen, että RV-kierukkavaihteisto voi saavuttaa erittäin korkeat yksivaiheiset alennussuhteet, jotka vaihtelevat usein välillä 30:1 - yli 100:1. Lopputulos on tasainen, jatkuva ulostuloakselin pyöriminen huomattavasti pienemmällä nopeudella ja merkittävästi vahvistetulla vääntömomentilla. Yksi tämän suunnittelun merkittävimmistä eduista on sen poikkeuksellinen iskunkestävyys . Sykloidisten kiekkojen ja rengastappien välinen suuri kosketuspinta-ala sekä komponenttien lujuus mahdollistavat sen, että supistusmekanismi voi absorboida ja kestää äkillisiä, voimakkaita iskukuormituksia, jotka voivat vahingoittaa tai tuhota muun tyyppisiä vaihteistoja.

Toinen määrittävä ominaisuus on sen korkea vääntöjäykkyys ja minimaalinen välys . Vääntöjäykkyys viittaa supistimen vääntymiskestävyyteen kuormituksen alaisena, mikä on ratkaisevan tärkeää paikannusjärjestelmien tarkkuuden ylläpitämiseksi. Sykloidisen mekanismin luontainen rakenne, jossa on useita kosketuspisteitä, varmistaa, että tulo- ja lähtöakselien välillä on hyvin vähän vapaata liikettä tai välystä. Tämä pieni välys on elintärkeä sovelluksissa, jotka vaativat toistettavaa ja tarkkaa liikettä, kuten robottikäsivarsissa tai CNC-koneissa. Lisäksi vaikka tavallinen kierukkavaihteen vähennyslaite tunnetaan alhaisemmasta tehokkuudestaan, vierintäliikkeen sisällyttäminen sykloidiseen vaiheeseen parantaa RV-kierukkavaihteiston kokonaistehokkuutta, mikä tekee siitä energiatietoisemman valinnan jatkuvaan käyttöön.

Sovelluksen edut ja rajoitukset

Rv-kierukkavaihteiston ainutkertainen muotoilu tarjoaa selkeän joukon etuja, jotka tekevät siitä sopivan monenlaisiin vaativiin teollisuustehtäviin. Sen tunnetuin etu on sen vertaansa vailla oleva kyky käsitellä suuria iskukuormia. Tämä tekee siitä ihanteellisen valinnan sovelluksiin, kuten materiaalinkäsittelylaitteisiin, murskaimiin tai rakennuskoneisiin, joissa äkilliset ja vakavat kuormituksen muutokset ovat yleisiä. Sen sisäisten komponenttien kestävyys takaa luotettavan toiminnan ja pitkän käyttöiän myös näissä ankarissa olosuhteissa.

Lisäksi sen kompakti ja tilaa säästävä muotoilu on suuri etu. Huolimatta suuresta tehotiheydestä ja vääntömomentista, rv-kierukkavaihteen vähennysventtiilillä on usein pienempi jalanjälki verrattuna muihin alennustyyppeihin, jotka tarjoavat samanlaisen suorituskyvyn. Tämä kompakti on korvaamaton nykyaikaisessa konesuunnittelussa, jossa tila on usein ylivoimainen. Sen korkea vääntöjäykkyys ja pieni välys, kuten aiemmin mainittiin, tekevät siitä ensiluokkaisen valinnan tarkkuussovelluksiin. Tämä sisältää sen laajan käytön teollisuusroboteissa, joissa sitä esiintyy yleisesti tyven, käsivarsien ja olkapäiden nivelissä, mikä tarjoaa voimaa kantaa raskaita hyötykuormia ja tarkkuutta niiden oikeaan sijoittamiseen.

Kuitenkin, kuten mikä tahansa tekninen komponentti, se ei ole ilman rajoituksiaan. Ensisijainen huomioitava hinta. RV-kierukkavaihteiston valmistusprosessi on monimutkainen ja vaatii erittäin tarkkaa koneistusta ja kokoonpanoa. Näin ollen nämä yksiköt ovat yleensä kalliimpia kuin tavalliset kierukkavaihteistot tai kierukkavaihteistot. Tämä korkeampi alkuinvestointi on perusteltava sovelluksen suorituskyvyn, kestävyyden ja tarkkuuden vaatimuksilla. Toinen näkökohta on, että puhtaisiin matokäyttöihin verrattuna parantuneesta hyötysuhteesta huolimatta sen hyötysuhde voi silti olla alhaisempi kuin planeettavaihteiston vähennyksen joillakin toiminta-alueilla. Siksi jatkuvasti toimivissa sovelluksissa, joissa energiankulutus on ensisijainen huolenaihe, tätä tekijää on punnittava sen muihin etuihin nähden.

Seuraavassa taulukossa on yhteenveto tärkeimmistä eduista ja huomioista:

Yleiset teolliset sovellukset ja käyttötarkoitukset

Rv-kierukkavaihteiston vankka ja tarkka luonne varmistaa sen läsnäolon monilla eri aloilla. Sen sovelluksen sanelee tarve luotettavalle voimansiirrolle haastavissa olosuhteissa. Robotiikan alalla se on käytännössä välttämätön. Nivelletyt robottiliitokset luota vahvasti näihin supistimeen, jotta ne tarjoavat tarvittavan vääntömomentin liikkeelle ja varmistavat samalla tarkkuuden ja jäykkyyden, jota vaaditaan työkalujen ja työkappaleiden tarkkaan sijoitteluun. Ajoneuvojen kokoonpanolinjoista elektronisten komponenttien sijoitteluun, rv-kierukkavaihteen vähennysventtiili mahdollistaa tasaisen ja tehokkaan liikkeen, joka määrittelee nykyaikaisen automaation.

Toinen merkittävä käyttöalue on materiaalinkäsittelylaitteet. Kuljetinjärjestelmät, olivatpa ne sitten lentokentän matkatavaroiden käsittelyssä, varaston jakelukeskuksissa tai kaivostoiminnassa, käyttävät usein näitä supistuslaitteita rullien tai hihnojen käyttämiseen. Niiden iskukuormituskyky on ratkaisevan tärkeä raskaiden tavaroiden äkillisten käynnistysten, pysäytysten ja törmäysten käsittelyssä. Samoin niitä löytyy mm nosto- ja nostokoneet kuten nosturit ja vinssit, joissa niiden suuri vääntömomentti ja luontainen turvallisuus – matokäyttö on tyypillisesti itselukittuva ja estää taaksepäin ajamisen – tarjoavat sekä tehoa että turvallisuutta käsiteltäessä riippuvia kuormia.

Elintarvike- ja juomateollisuus, lääketeollisuus ja pakkausteollisuus käyttävät myös näitä supistusaineita koneissa, kuten täyttökoneissa, lava-autoissa ja merkintäjärjestelmissä. Näissä olosuhteissa suorituskyvyn lisäksi luotettavuus ja hygienia ovat kriittisiä. Monet RV-kierukkavaihteistot ovat saatavilla suljetuilla koteloilla ja pinnoitteilla, jotka kestävät korroosiota ja kestävät pesun, joten ne sopivat puhtaisiin ja steriileihin ympäristöihin. Muita yleisiä käyttökohteita ovat rakennuslaitteet (esim. betonisekoittimet, kaivinkoneen kääntörenkaat), työstökoneet indeksointipöytiin ja kaikki tilanteet, joissa vaaditaan suurta vääntömomenttia ja hidasta tehoa kompaktista ja kestävästä lähteestä.

Valintakriteerit ja huolto-ohjeet

Sopivan RV-kierukkavaihteiston supistimen valitseminen tiettyyn sovellukseen edellyttää useiden toimintaparametrien huolellista analysointia. Ensisijainen tekijä on vaadittu lähtövääntömomentti ja käyttönopeus . Vähentimen on mitoitettava kestämään sovelluksen suurin vääntömomentti, mukaan lukien odotettavissa olevat iskukuormat, ylittämättä sen nimelliskapasiteettia. Lisäksi alennussuhde on valittava siten, että haluttu lähtönopeus saavutetaan käytettävissä olevalla moottorin nopeudella. Muita kriittisiä tekijöitä ovat ulkoisten kuormien tyyppi ja suuruus, kuten säteittäinen kuorma, aksiaalinen kuorma ja momenttikuorma, jotka vaikuttavat ulostuloakseliin. Lähtölaakerit tukevat näitä voimia, ja niiden nimellisarvojen ylittäminen voi johtaa ennenaikaiseen vikaan.

Toimintaympäristö on toinen tärkeä valintakriteeri. Sellaiset tekijät kuin ympäristön lämpötila, pöly, kosteus tai syövyttäviä kemikaaleja määräävät tiettyjen tiivisteiden, pintakäsittelyjen tai erikoisvoiteluaineiden tarpeen. Esimerkiksi käyttö äärimmäisissä lämpötiloissa vaatii voiteluaineita, joilla on sopiva viskositeetti ja lämpöstabiilisuus. Haluttu käyttöikä ja käyttöjakso (jatkuva vs. ajoittainen käyttö) vaikuttavat myös valintaprosessiin varmistaen, että alennusventtiili täyttää luotettavuusodotukset.

Kun se on asennettu, asianmukainen huolto on avainasemassa RV-kierukkavaihteiston käyttöiän ja suorituskyvyn maksimoimiseksi. Tärkein huoltotehtävä on säännöllinen voitelun hallinta . Voiteluainetta on käytettävä oikean tyyppistä ja määrää, ja se on vaihdettava valmistajan suosittelemin aikavälein käyttöolosuhteiden mukaan. Öljyvuotojen ja saastumisen säännölliset tarkastukset ovat myös tärkeitä. Lisäksi on tärkeää tarkistaa rutiininomaisesti epätavallisen melun tai tärinän varalta, jotka voivat olla varhaisia ​​merkkejä kohdistusvirheestä, laakerien kulumisesta tai muista sisäisistä ongelmista. Varmistamalla, että kaikki kiinnityspultit ovat kunnolla kiinni ja ettei yksikköä kuormiteta sen vaatimuksia ylittävälle kuormitukselle, edistetään pitkäaikaista ja ongelmatonta toimintaa. Vaikka nämä supistimet on suunniteltu kestämään, perushuollon laiminlyönti voi johtaa vältettäviin seisokkeihin ja kalliisiin korjauksiin.

Yhteenvetona voidaan todeta, että rv-kierukkavaihteisto on voimansiirron huipentuma, joka yhdistää mestarillisesti mato- ja sykloidivaihteiston edut. Sen erottuva ominaisuus – suuri vääntömomenttikapasiteetti, poikkeuksellinen iskukuormituksen kestävyys, kompakti koko ja minimaalinen välys – tekevät siitä suunnitellun ratkaisun haastavimpiin teollisuussovelluksiin. Hitsausrobotin tarkoista liitoksista aina tonneja materiaalia kuljettavan kuljetinhihnan voimakkaaseen käyttövoimaan sen rooli on kriittinen. Vaikka sen alkuperäiset kustannukset ja erityiset tehokkuusominaisuudet eivät välttämättä tee siitä universaalia valintaa jokaiseen skenaarioon, sen suorituskykyedut oikeassa sovelluksessa ovat kiistattomat. Sen periaatteiden ja oikean soveltamisen ymmärtäminen on olennaista insinööreille, jotka pyrkivät rakentamaan koneita, jotka eivät ole vain tehokkaita ja tehokkaita, vaan myös kestäviä ja luotettavia.
