Mitkä ovat kierrevaihteiden edut?

Miksi kierukkavaihdemoottorit ovat ensisijainen valinta?

Kierukkavaihdemoottorit tarjolla ylivoimainen tehokkuus, hiljaisempi toiminta ja suurempi kantavuus verrattuna kantti- tai matovaihteisiin. Niiden kulmassa oleva hammasrakenne mahdollistaa asteittaisen niveltymisen, mikä jakaa voiman tasaisemmin ja vähentää mekaanista rasitusta. Toimialoilla, jotka vaativat luotettavaa, jatkuvaa voimansiirtoa – kuljetinjärjestelmistä sekoituslaitteisiin – kierrevaihteistomoottorit ovat jatkuvasti parempia sekä kestävyyden että energiatehokkuuden suhteen.

Käytännössä kierrevaihdemoottori voi saavuttaa vaihteiston hyötysuhde jopa 98 % vaihdevaihetta kohden , mikä tekee siitä yhden energiatehokkaimmista vaihtoehdoista teollisuuskäyttötekniikassa.

Kierukkavaihdemoottorien tärkeimmät edut

1. Korkea lähetystehokkuus

Kierrehammasgeometria mahdollistaa useiden hampaiden kytkeytymisen samanaikaisesti ja jakaa kuorman suuremmalle kosketusalueelle. Tästä seuraa tehokkuusarvot tyypillisesti välillä 95 % - 98 % vaiheittain, mikä vähentää energiahukkaa ja alentaa käyttökustannuksia pitkällä aikavälillä. Kiinteistöissä, joissa vaihdemoottoreita käytetään 24/7, tämä hyötysuhteen lisäys merkitsee suoraan mitattavissa olevia säästöjä sähkölaskuissa.

2. Sujuva ja hiljainen toiminta

Toisin kuin hammaspyörät, jotka kytkeytyvät äkillisesti hampaisiin, kierrehammaspyörät osuvat asteittain hampaan pintaa pitkin. Tämä asteittainen kytkeytyminen eliminoi iskukuormituksen ja vähentää merkittävästi tärinää ja melua. Melutasot ovat tyypillisesti 10–15 dB alhaisemmat kuin vastaavat hammaspyöräjärjestelyt, mikä on kriittistä elintarvikkeiden jalostuksessa, lääkkeiden valmistuksessa ja muissa melulle ja tärinälle herkissä ympäristöissä.

3. Suuri kantokyky

Kierteisille hammaspyörille luontainen limittyvä hammaskosketus tarkoittaa, että kuorma jakautuu useiden hampaiden kesken aina. Tämä mahdollistaa kierrevaihteiden moottoreiden käsittelyn vääntömomentit vaihtelevat muutamasta Nm:stä kymmeniin tuhansiin Nm:iin , joten ne sopivat raskaaseen käyttöön, kuten materiaalinkäsittelyyn, suulakepuristimeen ja teollisuussekoittimiin.

4. Kompakti ja modulaarinen rakenne

Nykyaikaiset kierukkavaihdemoottorit on suunniteltu pieneksi. Niiden modulaarinen rakenne antaa insinöörille mahdollisuuden yhdistää eri moottoritehoja ja välityssuhteita tiettyjen sovellusvaatimusten täyttämiseksi ilman mukautetun voimansiirron suunnittelua. Tämä monipuolisuus lyhentää asennusaikaa ja yksinkertaistaa huollon suunnittelua .

5. Pitkä käyttöikä ja vähäinen huoltotarve

Vähentynyt iskukuormitus ja tasainen voiman jakautuminen kierrevaihteistoissa vähentävät hammaspyörän hampaiden ja laakerien kulumista. Oikealla voitelulla kierrevaihteistomoottorit yleensä saavuttavat käyttöikä yli 20 000 käyttötuntia nimellisolosuhteissa minimoiden suunnittelemattomat seisokit ja ylläpitokustannukset.

Helical vs. muut vaihdemoottorityypit: suora vertailu

Ymmärtäminen, kuinka kierukkavaihdemoottoreita verrataan muihin yleisiin tyyppeihin, auttaa selventämään, miksi ne ovat niin laajasti määriteltyjä teollisissa sovelluksissa.

Tiedot osoittavat selvästi, että kierrevaihteistomoottorit löytävät parhaan tasapainon tehokkuuden, melunhallinnan ja kuormituskyvyn välillä useimmissa teollisuuskäyttötapauksissa.

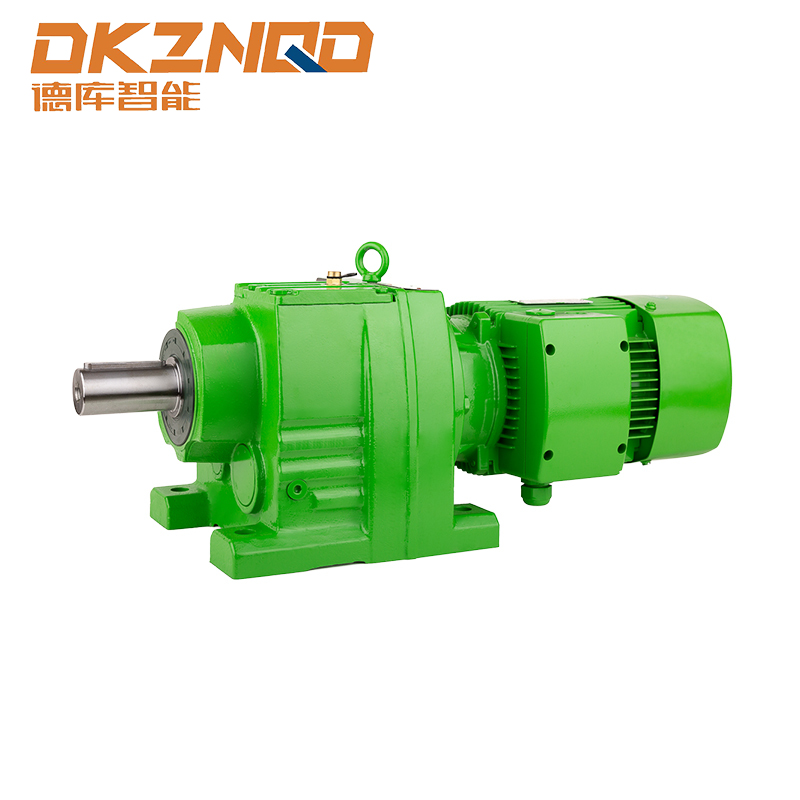

R-sarjan hammaspyörämoottori: edustava esimerkki

The R-sarjan hammaspyörämoottori on laajalti käytetty rivikierrevaihteistomoottorikokoonpano, joka on esimerkki edellä kuvatuista eduista. Sen koaksiaaliakselijärjestelyn ansiosta se on helppo integroida olemassa oleviin konejärjestelyihin ilman monimutkaisia ​​kytkinsovittimia.

R-sarjan suunnittelun tärkeimmät ominaisuudet ovat:

• Välityssuhteet tyypillisesti 1,3:1 - yli 289:1 , joka tarjoaa laajan joustavuuden nopeuden vähentämiseen
• Erittäin tarkka hammaspyörän hionta vähentää melua ja pidentää vaihteiston käyttöikää
• Modulaariset asennusvaihtoehdot, mukaan lukien jalkakiinnitys, laippakiinnitys ja akselin kiinnitysvaihtoehdot
• Yhteensopiva standardien IEC- ja NEMA-moottorirunkojen kanssa, mikä helpottaa moottorin yhdistämistä tai vaihtoa
• Sinetöity kotelo, joka soveltuu pölyiseen tai pesuympäristöön

Tämä joustavuuden ja vankan suorituskyvyn yhdistelmä tekee R-sarjasta suositun ratkaisun sellaisilla aloilla kuin logistiikka, ruoka ja juoma, pakkaus ja materiaalinkäsittely.

Tyypilliset sovellusskenaariot

Kierukkavaihdemoottoreita löytyy useista teollisista sovelluksista niiden mukautuvuuden ja suorituskyvyn johdonmukaisuuden ansiosta:

• Hihna- ja ketjukuljettimet — Tasainen vääntömomentti estää hihnan luistamisen ja vähentää kuljettimen osien kulumista
• Sekoittimet ja sekoittimet — suuri vääntömomentti alhaisella nopeudella käsittelee viskoosit materiaalit ilman ylikuumenemista
• Kompressorit ja tuulettimet — korkea hyötysuhde vähentää energiankulutusta jatkuvissa käyttösykleissä
• Pakkauskoneet — hiljainen toiminta ja tarkka nopeudensäätö täyttävät hygienia- ja tarkkuusvaatimukset
• Pumppujen käyttölaitteet — luotettava akselin ulostulo vastaa vaihteleviin virtausvaatimuksiin
• Nosturi- ja nosturijärjestelmät — suuri kantavuus tasaisella kiihtyvyydellä ja hidastumisella

Tekijät, jotka on otettava huomioon valittaessa hammaspyörämoottoria

Oikean hammaspyörävaihdemoottorin valinta edellyttää useiden avainparametrien arviointia luotettavan ja pitkän aikavälin suorituskyvyn varmistamiseksi:

1. Vaadittu ulostulomomentti ja nopeus — määritellä tarvittava välityssuhde ja moottorin teho
2. Käyttömäärä — Jatkuva käyttö edellyttää erilaisia lämpöarvoja kuin jaksollinen käyttö
3. Palvelutekijä — Sovellukset, joissa on iskukuormitus tai usein käynnistyvät, tarvitsevat korkeamman käyttökertoimen
4. Asennuskonfiguraatio — akselin suunta, jalka- tai laippakiinnitys ja käytettävissä oleva asennustila
5. Ympäristöolosuhteet — IP-luokitus pöly- ja kosteussuojalle, lämpötila-alueelle ja kemikaalialtistukselle
6. Voitelutyyppi — synteettiset voiteluaineet pidentävät vaihtovälejä ja tukevat laajempia lämpötila-alueita

Näiden parametrien saaminen oikein määrittelyvaiheessa estää ennenaikaiset viat ja välttää myöhemmin kalliit jälkiasennukset.

FAQ

Kysymys 1: Mikä on kierrehammaspyörien tärkein etu hammaspyöriin verrattuna?

Kierrehammaspyörät lyhennetään asteittain eikä kerralla, mikä vähentää melua, tärinää ja iskukuormitusta. Tämä johtaa tasaisempaan toimintaan ja suurempaan kantavuuteen saman vaihteistokoon kanssa.

Q2: Kuinka tehokas kierrevaihteistomoottori on?

Yksivaiheinen kierukkavaihdemoottori saavuttaa tyypillisesti 95–98 % voimansiirron hyötysuhde . Monivaiheiset yksiköt ovat hieman matalampia, mutta silti huomattavasti tehokkaampia kuin kierukkavaihdevaihtoehdot.

Q3: Mitä "R-sarjan" nimitys tarkoittaa?

R-sarja viittaa inline (koaksiaaliseen) kierukkavaihdemoottoriin, jossa tulo- ja lähtöakselit ovat samalla akselilla. Se on laajalti standardoitu muotoilu, joka sopii monenlaisiin teollisiin sovelluksiin.

Q4: Voidaanko kierrevaihteistomoottoreita käyttää elintarviketeollisuuden ympäristöissä?

Kyllä. Mallit, joilla on asianmukaiset IP-luokitukset ja elintarvikelaatuiset voiteluaineet, on suunniteltu erityisesti elintarvikkeiden jalostus-, juoma- ja farmaseuttisiin ympäristöihin, joissa hygienia ja pesun kestävyys ovat tärkeitä.

Kysymys 5: Kuinka usein hammaspyörämoottori tarvitsee huoltoa?

Normaaliolosuhteissa tärkein huoltotehtävä on voiteluaineen tarkastus ja vaihto – tyypillisesti joka kerta 10 000–20 000 käyttötuntia riippuen voiteluaineen tyypistä ja käyttölämpötilasta. Synteettiset voiteluaineet mahdollistavat pidemmät välit.

Q6: Mitkä välityssuhteet ovat saatavilla R-sarjan kierrevaihteistomoottoreille?

R-sarjan yksiköt tarjoavat yleensä välityssuhteet noin 1,3:1 - 289:1 tai enemmän , riippuen vaihteiden lukumäärästä ja valitusta mallista.

Kysymys 7: Soveltuvatko kierukkavaihdemoottorit vaihtelevan nopeuden käyttösovelluksiin (VFD)?

Kyllä. Kierukkavaihdemoottorit ovat täysin yhteensopivia taajuusmuuttajien kanssa. VFD:n käyttäminen yhdessä kierukkavaihdemoottorin kanssa tarjoaa tarkan nopeudensäädön ja voi edelleen parantaa energiatehokkuutta vaihtelevissa kuormitusolosuhteissa.
