Miksi hammaspyörämoottorin valinta määrittää pitkän aikavälin vetotehokkuuden?
Tuotantolinja epäonnistuu harvoin pelkästään moottorin takia. Useimmiten heikko kohta sijaitsee moottorin akselin ja vaihteiston välisessä rajapinnassa, jossa välys, epäkohdista tai alimitoitettu alennussuhde syö hiljaa läpimenoa. Kierukkavaihdemoottorit ratkaisevat tämän yhdistämällä voimanlähteen ja alennusvaiheen yhdeksi koteloiduksi yksiköksi, mikä poistaa yhden kytkentäpisteen ja yhden kohdistusvirheen lähteen verrattuna erilliseen moottori- ja vaihteistojärjestelyyn.
Itse kierrehammasmuoto on syynä siihen, että nämä yksiköt toimivat hiljaisemmin ja siirtävät enemmän kuormaa tilavuusyksikköä kohti kuin suorat kannusmallit. Koska hampaat tarttuvat kulmaan suoran linjan sijaan, kosketus tapahtuu asteittain ja jakautuu pidemmälle reitille, mikä levittää kuormaa ja vähentää hampaan tuloon ja ulostuloon liittyvää iskumelua. Tässä artikkelissa käydään läpi mekaaniset perustelut tehokkuuden lisäyksen takana, kuinka välys ja asennusasento vaikuttavat todelliseen suorituskykyyn ja kuinka sovittaa yhteen r-sarjan hammaspyörämoottori , an f-sarjan hammaspyörämoottori , tai a k-sarjan hammaspyörämoottori tiettyyn sovellukseen yleisen kategorian sijaan.
Tämän valinnan tekeminen on tärkeämpää juoksevalla linjalla kuin paperilla, koska teknisesti kuormaa kantava, mutta huonosti asennusgeometriaan tai käyttösuhteeseen sovitettu vaihdemoottori maksaa silti enemmän energiaa ja ylläpitoa usean vuoden käyttöiän aikana kuin oikein määritetty yksikkö hieman korkeammalla ennakkohinnalla. Alla olevat osiot on järjestetty päätösten ympärille, jotka todella muuttavat kentän tuloksia, alkaen itse hampaiden geometriasta ja siirtymällä asennukseen, voiteluun ja valmistuksen toleranssiin.
Kuinka kierrehammaspyörän hammaskulma muuttaa voimansiirtoa
Suorassa hammaspyörässä hampaan koko leveys koskettaa sen pariutuvaa hammasta samanaikaisesti. Tämä välitön kytkeytyminen tuottaa terävän mekaanisen impulssin joka kerta, kun uusi hammaspari tulee verkkoon, mikä on pääasiallinen lähde vanhempiin vaihteistomalleihin liittyvälle vinkulle. Kierukkahammaspyörä leikkaa hampaat kulmassa pyörimisakseliin nähden, joten kosketus alkaa hampaan yhdestä reunasta ja vierii asteittain kasvojen leveydellä hammaspyörien kääntyessä.
Tällä progressiivisella kytkennällä on kolme mitattavissa olevaa vaikutusta vaihdemoottorin voimansiirtoon:
- Kuorma jakautuu useamman kuin yhden hammasparin kesken kullakin hetkellä, mikä vähentää yksittäisen hampaan huippukuormitusta ja pidentää käyttöikää toistuvan kuormituksen aikana.
- Melun tuotto laskee merkittävästi, usein useilla desibeleillä verrattuna vastaavaan spur-malliin, jossa käytetään samaa kuormaa, koska äkillistä hampaasta hampaan törmäystä ei esiinny.
- Sujuvuus paranee suuremmilla tulonopeuksilla, millä on merkitystä sovelluksissa, joissa moottori toimii lähellä nimelliskierroslukuaan pitkiä aikoja.
Kompromissi on aksiaalinen työntövoima. Koska hampaat on leikattu kulmassa, yhdistäminen synnyttää voiman akselin akselia pitkin hammaspyörässä esiintyvien säteittäisten ja tangentiaalisten voimien lisäksi. Kierukkavaihdemoottorien kotelot huomioivat tämän käytettävän kierrekulman mukaan mitoitetuilla painelaakereilla, mikä on yksi syy, miksi vaihdelaatikon koteloita ei voida yksinkertaisesti vaihtaa sarjojen välillä tarkistamatta laakerin arvoa.
Sarjamallin ja sovelluksen kuormitusprofiilin yhteensovittaminen
Valmistajat järjestävät hammaspyörämoottorien tuotelinjat sarjoiksi, koska yksi kotelon geometria ei voi tehokkaasti kattaa koko aluetta kevyistä kuljetinkäytöistä raskaisiin sekoitus- tai murskauskuormiin. Jokainen sarja kohdistuu tyypillisesti vääntömomenttinauhaan, asennustyyliin ja suhdeportaisiin, joten oikea valinta alkaa käyttömäärästä luettelosivun sijaan. Hyödyllinen aloituskysymys ei ole se, mikä sarja näyttää pystyvimmältä paperilla, vaan se, minkä akselijärjestelyn ympärillä oleva laitteisto jo määrää, sillä rungon jälkiasentaminen eri akselisuunnan hyväksymiseksi on yleensä paljon kalliimpaa kuin maksaa alusta alkaen hieman enemmän oikein konfiguroidusta kotelosta.

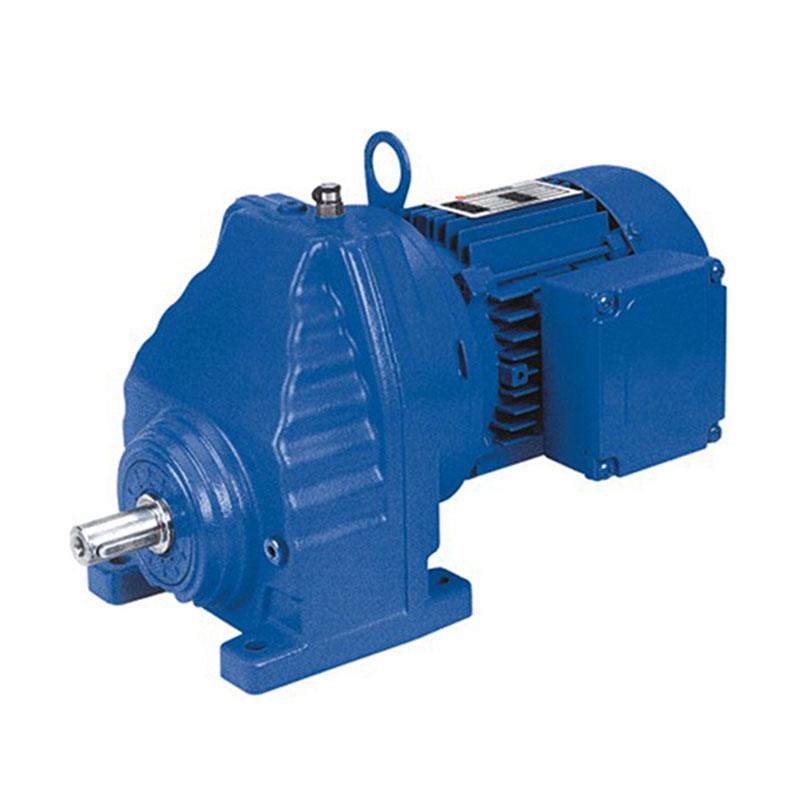

R-sarjan hammaspyörämoottori
Tämä sarja on rakennettu kompaktin koaksiaalikotelon ympärille, ja se sopii sovelluksiin, joissa ulostuloakselin on oltava samassa linjassa moottorin akselin kanssa, kuten pystykuljettimet tai sekoituslaitteet, joissa lattiatila on rajallinen. Suhdeaskelmat ovat tyypillisesti hienompia alueen alapäässä, mikä auttaa, kun prosessi tarvitsee tarkan nopeuden sovituksen raakamomentin sijaan.

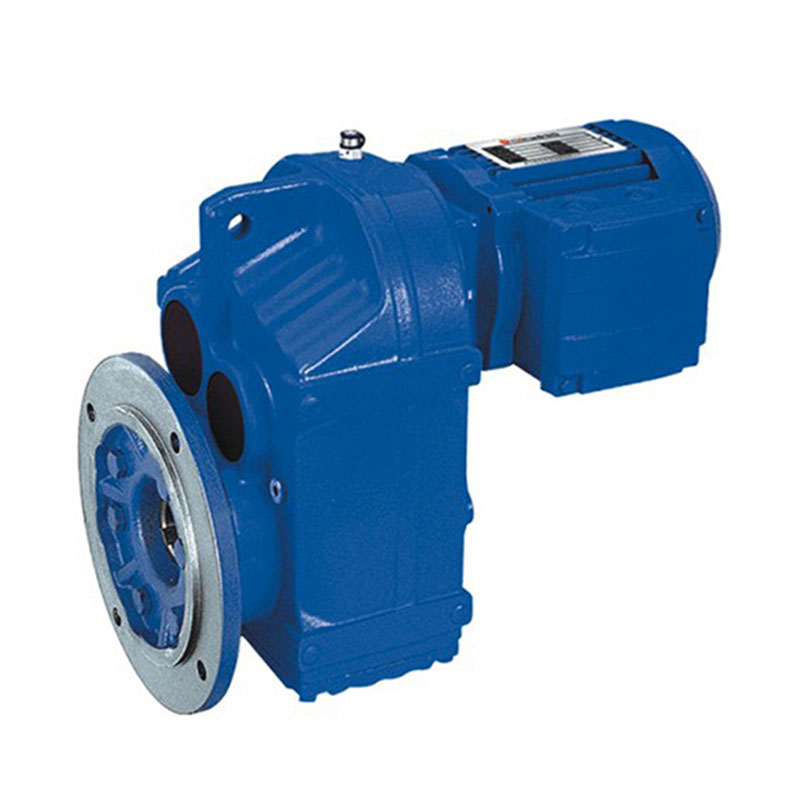

F-sarjan hammaspyörämoottori
Tässä sarjassa käytetty rinnakkainen akseliasettelu pitää tulo- ja ulostuloakselit vierekkäin linjassa, mikä yksinkertaistaa hihna- tai ketjukäytön integrointia laitteisiin, kuten pakkauslinjoihin ja materiaalinkäsittelyjärjestelmiin, joissa ulostuloakselin on oltava kiinteällä korkeudella rungon yläpuolella.

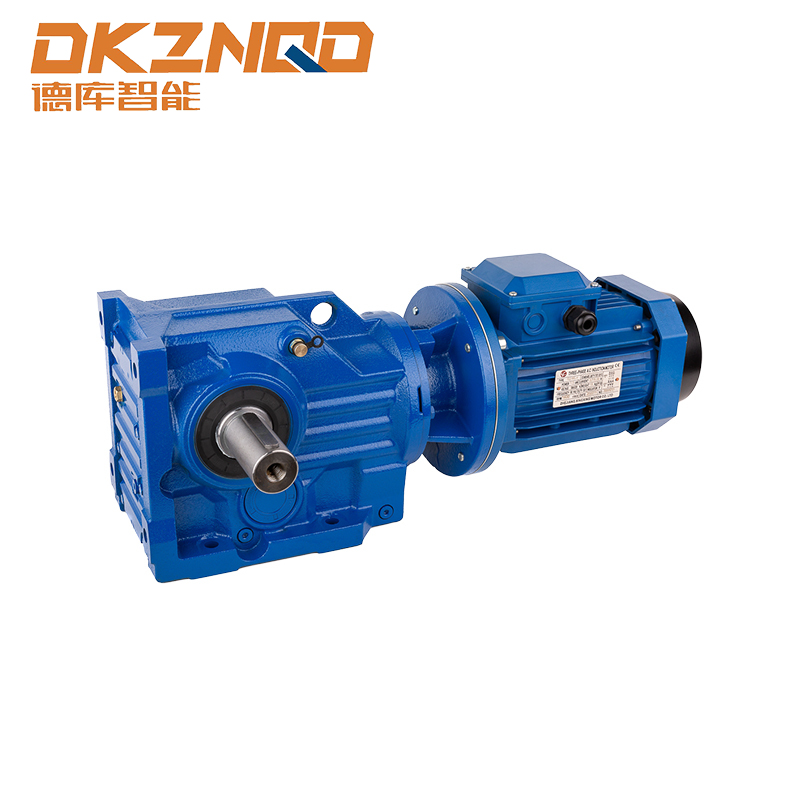

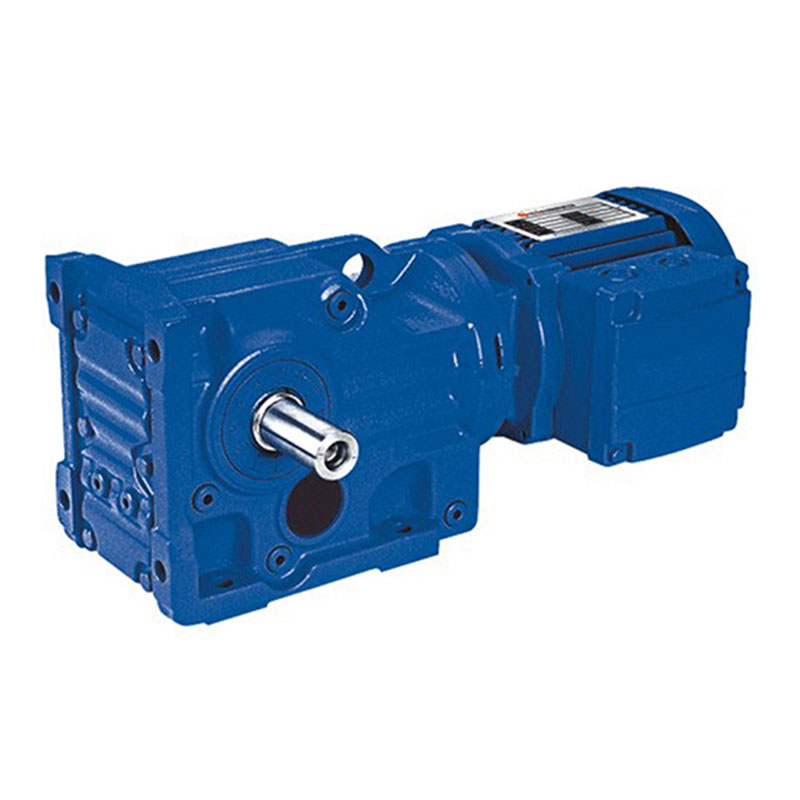

K-sarjan hammaspyörämoottori
Kierre- ja kartiohammasvaihteet yhdistävä sarja muuttaa voimansiirron suuntaa noin 90 astetta yhdessä kotelossa. Tämä tekee siitä yleisen valinnan sekoittimille, nostureille ja asennuksille, joissa vetolaitteen on käännettävä nurkkaan ilman erillistä suorakulmavaihteistoa.

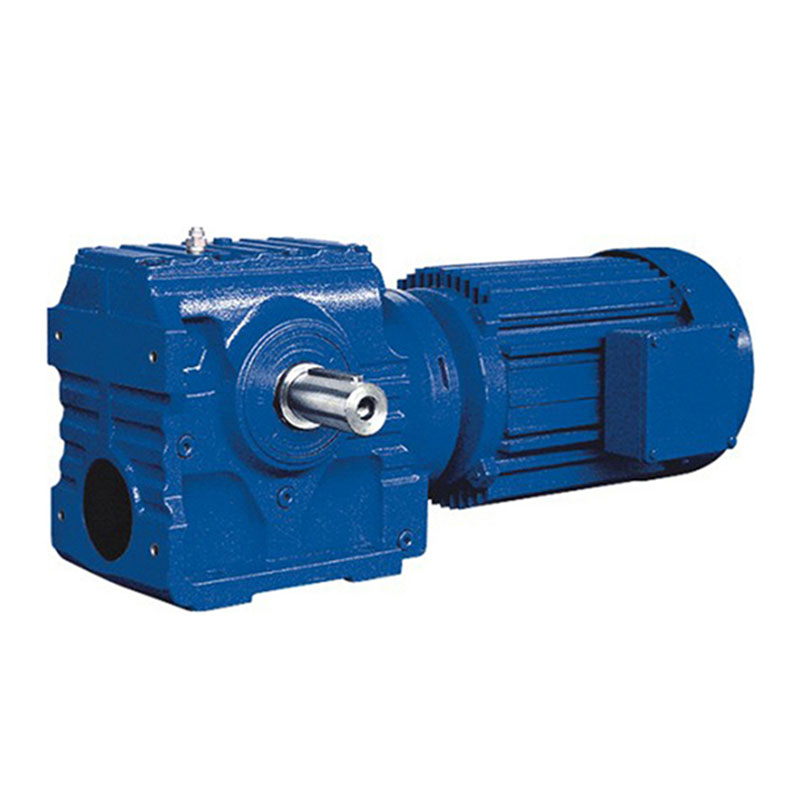

S-sarjan hammaspyörämoottori
Tämä sarja yhdistää kierukkamaisen syöttöasteen ja kierukkavaihteen ulostuloasteen, mikä tarjoaa korkeamman yhden yksikön vähennyssuhteen kuin puhtaasti kierteinen rakenne ja pitää kotelon pinta-alan suhteellisen pienenä. Kompromissi on alhaisempi huipputehokkuus kuin täyskierteisellä yksiköllä, koska matoverkot sisältävät enemmän liukukosketusta kuin vierivä kosketus.
Rakenteellisten ja suorituskykyisten ominaisuuksien vertailu eri sarjoissa
Alla olevassa taulukossa on yhteenveto käytännön eroista, joiden pitäisi vaikuttaa valintapäätökseen. Tehokkuusluvut edustavat tyypillistä yksivaiheisen kierteisen verkon suorituskykyä ja vaihtelevat suhteen, kuormituksen ja voiteluolosuhteiden mukaan.
| Ominaista | Koaksiaalinen kierre | Rinnakkaisakselin kierre | Helical-Bevel | Helical-Worm |
|---|---|---|---|---|
| Akselin järjestely | Jonossa | Offset yhdensuuntainen | Oikea kulma | Oikea kulma |
| Tyypillinen yksivaiheinen tehokkuus | 96-98 prosenttia | 96-98 prosenttia | 94-96 prosenttia | 82-90 prosenttia |
| Sopivin kuormatyyppi | Kevyt tai keskipitkä jatkuva | Keskiraskasta jatkuvaa | Keskikokoinen suunnanmuutoksella | Vaaleasta keskikokoiseen, tilaa rajoitetusti |
| Asunnon suhteellinen jalanjälki | Pieni | Keskikokoinen | Keskikokoinen | Pieni |
| Tyypillinen vastaiskuluokka | Vakioista alennettuun | Vakioista alennettuun | Standard | Standard |
Tehokkuusluvut yhdistetään eri vaiheissa. Kaksivaiheinen kierukkayksikkö, joka toimii 97 prosentilla vaihetta kohti, tuottaa noin 94 prosenttia, kun taas 88 prosentin yksivaiheinen kierukkamatoyhdistelmä sekä 97 prosentin kierteinen esivaihe laskeutuu lähemmäs 85 prosenttia kokonaistuloksesta. Monivuoroisen käyttövuoden aikana tämä ero muuttuu suoraan sähkökustannuksiksi, minkä vuoksi korkean käyttöjakson asennukset suosivat täyskierteisiä malleja, vaikka matovaihtoehto sopisi pienemmälle jalanjäljelle.
Asennusasento ja sen vaikutus laakerin käyttöikään
Vaihteistomoottoriluetteloissa luetellaan useita vakioasennusasentoja, ja houkutus on käsitellä tätä puhtaasti geometrisena valintana. Käytännössä asennussuunta muuttaa voiteluaineen jakautumista kotelon sisällä ja laakereiden kantamaa kuormaa, mikä vaikuttaa käyttöikään, vaikka vääntömomentti- ja nopeusarvot ovat paperilla samat.
Pystysuuntaiset akselin asennot keskittävät enemmän painoa alempaan laakeriin ja vaativat riittävästi öljyä, jotta ylemmän hammaspyörän hampaat pysyvät voideltuina yksikön käydessä, koska roiskevoitelu riippuu pyörimisestä ja jakaa öljyä jatkuvasti ylöspäin. Kun alun perin jalkaasennukseen suunniteltu yksikkö asennetaan pystysuoraan tarkistamatta öljyn täyttötasoa kyseisessä suunnassa, ylempi vaihe voi toimia alivoideltuina, vaikka pohjaan kiinnitetystä näkökulmasta katsottuna öljypohja näyttää olevan täynnä. Asennuskohtaisen täyttötaulukon tarkasteleminen ennen asennusta sen sijaan, että olettaisi, että yksi öljytaso koskee jokaista asentoa, on yksi käyttöönoton unohdetuimmista vaiheista.
Vastaiskun ymmärtäminen ja milloin sillä on todella merkitystä
Välys on pieni pyörimisvälys vastahampaiden välillä, joka on tarkoituksella rakennettu niin, että hammaspyörät eivät jumiudu lämpötilan muutosten aiheuttaessa kotelon ja hammaspyörien laajenemisen eri nopeudella. Useimmissa kuljetin-, sekoitus- ja yleisissä materiaalinkäsittelysovelluksissa vakiovälysluokat ovat sopivia eivätkä aiheuta mitattavissa olevia prosessiongelmia.
Vastaiskusta tulee suunnitteluongelma kolmessa erityistilanteessa:
| Sovellustyyppi | Miksi vastaisku on tärkeää | Suositeltu lähestymistapa |
|---|---|---|
| Indeksointi- tai paikannusasemat | Toisto muuttuu suoraan paikkavirheeksi joka kerta, kun suunta vaihtuu | Määritä pienennetty välyksen luokka ja varmista valintakellolla lopullisessa kokoonpanossa |
| Toistuva peruutustyö | Toistuva iskukuormitus suunnanvaihdon yhteydessä nopeuttaa hampaiden kulumista | Valitse peruutuskäyttöön tarkoitettu sarja ja vähennä vääntömomenttia hieman |
| Synkronoidut usean moottorin linjat | Epätasainen välys yksiköiden välillä aiheuttaa ajautumista synkronoitujen akselien välillä | Hanki kaikki linjan vaihdemoottorit samasta välysluokan spesifikaatiosta |
Näiden tapausten ulkopuolella pienentyneen välysluokan tavoitteleminen lisää kustannuksia ilman vastaavaa etua, koska normaali jatkuva pyöriminen yhteen suuntaan ei koskaan kytke välystä tavalla, joka vaikuttaa käytettävään laitteistoon.
Moottorin ja vaihteiston välinen kytkin ja missä tehokkuus katoaa
Edes hyvin suunniteltu vaihteisto ei voi kompensoida huonoa moottorin ja vaihteiston välistä liitäntää. Kolme tekijää määrää, kuinka suuri osa moottorin nimellistehosta todella saavuttaa käytettävän kuorman:
- Akselin kohdistus moottorin roottorin ja syöttöpyörän väliin. Integroidut vaihdemoottorin kotelot poistavat tämän muuttujan lähes kokonaan, koska moottori on asennettu tehtaalla koteloon, toisin kuin erikseen kytketty moottori ja alennusventtiili, joissa kentän kohdistustoleranssit lisäävät muuttuvaa häviötä.
- Laakerin esijännitys tuloakselilla, joka on asetettava valmistajan toleranssin sisällä. Liian pieni esijännitys mahdollistaa akselin liikkumisen kuormituksen alaisena, ja liian suuri lisää kitkahäviöitä ja lyhentää laakerin käyttöikää.
- Voiteluaineen viskositeettiluokka suhteessa ympäristön käyttölämpötilaan. Voiteluaine, joka on liian viskoosi kylmäkäynnistysolosuhteisiin, lisää pyörimishäviöitä käynnistyksen aikana, kun taas voiteluaine, joka on liian ohut korkeisiin ympäristön lämpötiloihin, lisää hampaiden kylkien kulumista ajan myötä.
Tietyn vinokartioyksikön teknisten tietojen tarkistaminen asennuspaikan todellista ympäristön lämpötila-aluetta vasten sen sijaan, että oletetaan, että yksi voiteluaineluokka kattaa kaikki ilmastot, estää suuren osan kenttähuoltotiedoissa raportoiduista ennenaikaisista laakerivioista.
Teknisten tietojen tarkistuslista ennen tilauksen tekemistä
Vahvistamalla seuraavat seikat ennen ostotilauksen viimeistelyä vältetään yleisimmät syyt luettelon luokituksen ja kentän suorituskyvyn väliseen ristiriitaan.
- Vahvista vaadittu lähtömomentti todellisella käyttönopeudella, ei vain moottorin tyyppikilven nopeudella, koska vääntömomentti ja nopeus liikkuvat käänteisesti alennusvaiheessa.
- Tarkista asennusasento ja tarkista, että öljyn täyttötiedot vastaavat tätä suuntaa.
- Tarkista ympäristön lämpötila-alue, mukaan lukien altistuminen suljetuille tai ulkona oleville voiteluaineille.
- Selvitä, sisältyykö käyttöjaksoon toistuva peruutus tai käynnistys-pysäytystoiminto, mikä vaikuttaa sekä välysluokkaan että lämpöarvoon.
- Varmista, että akselin ulostulotyyppi, joko umpiakselinen, onttoakseli tai kutistelevy, vastaa liitäntälaitteita.
- Tarkista huoltokerroin suhteessa todelliseen huippukuormitukseen, mukaan lukien mahdolliset iskukuormitukset käynnistyksen aikana.
Valmistustarkkuus ja sen pitkäaikainen vaikutus meluun ja kulumiseen
Kaksi vaihdemoottoria, joilla on identtiset julkaistut tekniset tiedot, voivat toimia huomattavasti eri tavalla kentällä, jos toinen leikataan ja lämpökäsiteltiin tiukempaan toleranssiluokkaan kuin toinen. Hammaspyörän hampaiden tarkkuus luokitellaan tyypillisesti standardoiduilla asteikoilla, jotka mittaavat profiilivirheen, nousuvirheen ja helix-kulman poikkeaman. Hienompaan luokkaan leikatut yksiköt toimivat hiljaisemmin ja tuottavat vähemmän tärinää samalla kuormituksella, mutta mikä tärkeintä, niillä on taipumus säilyttää tämä suorituskyky pidemmän huoltovälin ajan, koska alkuperäinen kosketuskuvio on lähempänä ihannetta ja levittää kulumista tasaisemmin hampaan pintaan ensimmäisestä käyttöpäivästä lähtien sen sijaan, että se keskittyisi muutamaan korkeaan kohtaan, jotka olivat hieman toleranssin ulkopuolella.
Lämpökäsittelyn johdonmukaisuus on yhtä tärkeä kuin alkuperäinen leikkaus. Kotelon karkaistumissyvyys, joka vaihtelee hammaspyöräaihion välillä, luo pehmeitä kohtia, jotka kuluvat nopeammin kuormituksen alaisena ja muuttavat lopulta hampaan profiilia tarpeeksi lisäämään välystä alkuperäisen spesifikaation yli. Tämä on yksi syy, miksi ikääntyvän vaihteiston kentällä mitattu välys ylittää usein tyyppikilven arvon, vaikka yksikköä ei ole koskaan ylikuormitettu.
Usein kysytyt kysymykset
Kysymys 1: Mitä eroa on käytännössä hammaspyörämoottorilla ja tavallisella vaihdemoottorilla?
Termi vaihdemoottori kattaa minkä tahansa moottorin ja alennusvaiheen yhdistelmän, mukaan lukien mato-, kartio-, planeetta- ja kierukkamallit. Kierukkavaihdemoottorissa käytetään erityisesti kulmaan leikattuja hampaita alennusvaiheessa, mikä yleensä tarjoaa paremman tehokkuuden ja alhaisemman melutason kuin matomalli vertailukelpoisella hintapisteellä, vaikka sen valmistaminen vaatii tarkempia kotelon toleransseja.
Q2: Voidaanko jalkaan kiinnitettävä yksikkö asentaa pystysuoraan ilman muutoksia?
Se riippuu sarjasta ja valmistajan toimittamasta tietystä öljyntäyttötaulukosta. Jotkut kotelot käyttävät yhteistä sisäontelorakennetta kaikissa asennoissa ja vaativat vain säädetyn öljytason, kun taas toisissa käytetään suuntakohtaisia huohottimen ja tyhjennystulpan asentoa, jotka on vaihdettava, jotta pystysuora asennus toimisi oikein.
Q3: Kuinka paljon vähennyssuhde vaikuttaa kokonaistehokkuuteen?
Suuremmat suhteet vaativat yleensä enemmän pienennysvaiheita, ja jokainen lisävaihe aiheuttaa omat verkkohäviönsä. Yksivaiheisen kierteisen yksikön prosenttiosuus saavuttaa yleensä 90-luvun puolivälin ja korkean tason, kun taas erittäin korkeaan suhteeseen tarvittava kolmivaiheinen yksikkö voi pudota korkealle 80-luvulle yksinkertaisesti siksi, että kolme sarjaa verkkohäviöitä yhdistetään.
Q4: Onko korkeampi palvelukerroin aina turvallisempi valinta?
Korkeampi huoltokerroin tarjoaa enemmän marginaalia iskukuormitusta ja lämmön kertymistä vastaan, mutta vaihteistomoottorin ylimitoitus reilusti todellista kuormitusta suuremmalle voi työntää moottorin toimintakäyrän vähemmän tehokkaaseen osaan ja kasvattaa sekä hankintakustannuksia että fyysistä jalanjälkeä ilman vastaavaa hyötyä tasaisesta, hyvin karakterisoidusta kuormituksesta.
Kysymys 5: Kuinka usein vaihteistoöljy tulee tarkastaa tiivistetyssä hammaspyörämoottorissa?
Suljetut yksiköt täytetään tyypillisesti käyttöiän tai pitkän huoltovälin ajaksi, mutta äärimmäiset ympäristön lämpötilat, veden sisäänpääsy vaurioituneen tiivisteen kautta tai pitkittynyt käyttö nimelliskäyttöjakson yläpuolella voivat hajottaa öljyä nopeammin kuin normaali aikaväli olettaa. Tiivisteiden silmämääräinen tarkastus ja säännöllinen öljynäytetarkastus ovat hyvä käytäntö myös huoltovapaina markkinoiduissa laitteissa.
