Johdanto
Nykyaikaiset teollisuusautomaatio- ja liikkeenohjausjärjestelmät asettavat yhä tiukempia vaatimuksia mekaanisille voimansiirron komponenteille. Näiden joukossa K-sarjan kartiohammaspyörämoottorit Niitä käytetään laajalti, kun vaaditaan kompaktia jalanjälkeä, vääntömomenttitiheyttä ja tarkkuutta eri aloilla, kuten materiaalinkäsittelyssä, robotiikassa, pakkauksissa ja automaattisissa ohjatuissa ajoneuvoissa (AGV). Materiaalin valinta on keskeinen suunnittelutekijä, joka vaikuttaa suoraan kestävyyteen, meluon, tehokkuuteen, lämpökäyttäytymiseen, valmistettavuuteen ja elinkaarikustannuksiin.
Alan tausta ja sovellusten merkitys
Teollinen konteksti hammaspyörämoottoreille

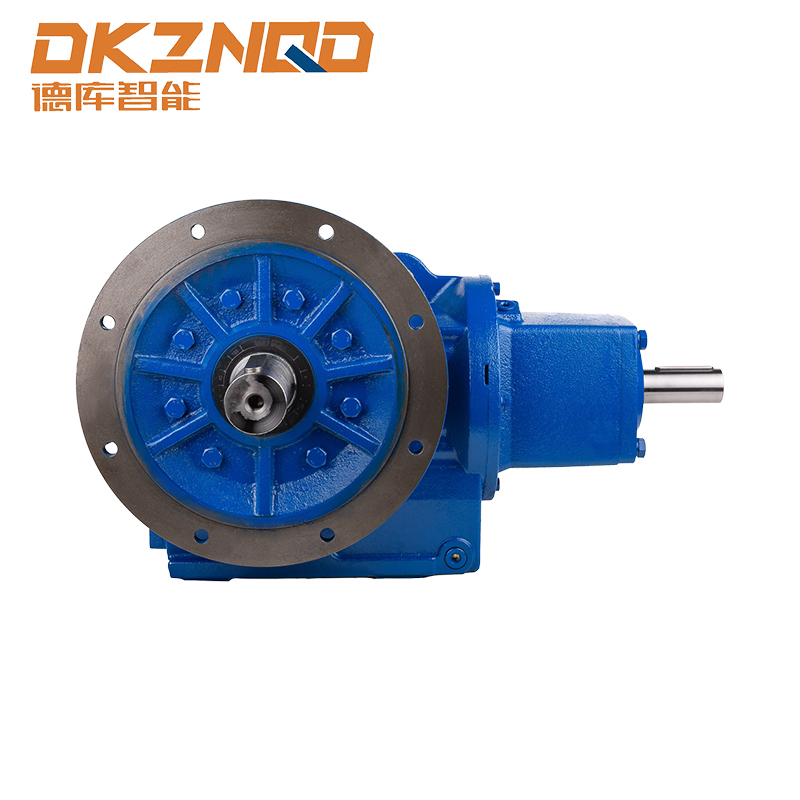

Kartiohammaspyörämoottorit yhdistävät hammaspyörän edut – tehokkaan vääntömomentin siirron ja tasaisemman niveltymisen – kartiohammaspyöräarkkitehtuureihin, jotka mahdollistavat akselin suunnan muuttamisen. Koska ne tukevat suorakulmaista voimansiirtoa vähentäen tärinää, nämä vaihdemoottorit ovat kiinteät:
- Automatisoidut materiaalinkäsittelyjärjestelmät
- Robottipäätetoimilaitteet ja niveltoimilaitteet
- Kuljetin ja lajittelujärjestelmät
- Pakkauskoneet
- Autojen kokoonpanolinjat
- Automaattitrukit ja autonomiset mobiilirobotit
Näissä sovelluksissa suorituskykyvaatimukset keskittyvät kuormituskyky, vääntömomentin tasaisuus, elinkaaren luotettavuus, melun vähentäminen, energiatehokkuus ja huollon ennustettavuus .
Miksi materiaaliinnovaatiolla on merkitystä
Perinteisiä hammaspyörämoottoreiden rakennetta rajoittavat hammaspyörissä, akseleissa, koteloissa ja voitelujärjestelmissä käytettyjen materiaalien suorituskykyrajoitukset. Kun järjestelmät kehittyvät vaatimaan suurempaa vääntömomenttia, tiiviimpää integrointia ja pidempiä huoltovälejä, materiaalien on täytettävä ristiriitaisia vaatimuksia :
- Suuri lujuus ilman hauraita vaurioita
- Kulutuskestävyys vaihtelevissa voitelumenetelmissä
- Lämpöstabiilisuus pitkäaikaisessa käytössä
- Alhainen melun ja tärinän siirto
- Valmistettavuus ja kustannustehokkuus
Metallurgian, komposiittien ja pintatekniikan edistysaskeleet tarjoavat keinoja lieventää näitä rajoituksia ja parantaa samalla järjestelmän luotettavuutta ja suorituskykyä.
Alan tekniset ydinhaasteet
Ennen kuin tutkit materiaalien kehitystä, on tärkeää ymmärtää tärkeimmät tekniset haasteet kartiohammaspyörämoottorien suunnittelussa ja käyttöönotossa.
1. Vääntömomentin kuormitus ja väsymiskestävyys
Hammaspyörän hampaiden on kestettävä toistuvia syklisiä kuormituksia. Väsymisvika – mikrohalkeamien alkaminen ja leviäminen – on ensisijainen vikatila vaihteissa, joihin kohdistuu ajan mittaan suuri vääntömomentti.
- Korkeat turvallisuustekijät vetomassan kasvu, mikä vähentää tiiviyttä
- Sitkeyden ja kovuuden tasapainottaminen on kriittistä
- Perinteisissä karkaistuissa teräksissä voi silti esiintyä pistesyöpymistä tai mikromurtumaa
2. Tehokkuus ja energiahäviöt
Kierrekartiovaihteisto on tehokkaampi kuin kierukkakäytöt, mutta kitkahäviöt hammaspyörien koskettimissa ja laakereissa vaikuttavat silti järjestelmän kokonaistehokkuuteen.
- Tehottomat vaihteistopinnat lisäävät virrankulutusta
- Lämmöntuotto muuttaa voitelun suorituskykyä
- Häviöt vaikuttavat akkukäyttöisten järjestelmien kantamaan tai käyttöaikaan
3. Melu ja tärinä
Vaihteiston dynamiikka tuottaa melua ja tärinää, jotka vaikuttavat järjestelmän tarkkuuteen ja käyttäjän mukavuuteen.
- Pinnan karheus ja mikrogeometriset virheet lisäävät tärinää
- Joustavat materiaalit vähentävät vaimennusta, mutta voivat vaarantaa kantavuuden
4. Kulumisen ja voitelun vuorovaikutus
Kulutusmekanismit – liimautuvat, hankaavat ja erosiiviset – heikentävät hammaspyörien pintoja ja laakereita.
- Voiteluaineen hajoaminen korkeissa lämpötiloissa nopeuttaa kulumista
- Perinteiset teräs-teräs-koskettimet vaativat usein voitelua
5. Lämmönhallinta
Jatkuva tai raskas käyttö nostaa komponenttien lämpötiloja.
- Lämpölaajeneminen muuttaa vaihteiston välystä
- Korkeat lämpötilat nopeuttavat materiaalin hajoamista
Nämä haasteet ovat toisistaan riippuvaisia. Ratkaisut, jotka ratkaisevat yhden näkökohdan, voivat vaikuttaa haitallisesti toiseen. Tehokas materiaalin valinta edellyttää kokonaisvaltaista ymmärrystä järjestelmätason dynamiikasta.
Tärkeimmät materiaaliteknologian polut
1. Edistyneet metallurgiset metalliseokset
Viimeaikainen kehitys hammaspyöräterästen seossuunnittelussa on tuottanut materiaaleja parantunut lujuus, sitkeys ja kulutuskestävyys ilman liiallista painoa tai lämpökäsittelyn monimutkaisuutta.
Erittäin lujat, erittäin sitkeät seosteräkset
Nykyaikaiset seosteräkset sisältävät kontrolloidut määrät alkuaineita, kuten kromia, molybdeeniä, vanadiinia ja nikkeliä:
- Edistää hienoa mikrorakennetta
- Lisää kovettuvuutta
- Paranna väsymyksen voimaa
Nämä mikroseostetut teräkset tarjoavat tasapainon pinnan kovuus kulutuskestävyyttä varten ja ytimen sitkeys iskukuormitusta varten , joten ne sopivat vaihdehampaille, jotka ovat alttiina vaihtelevalle vääntömomenttikuormitukselle.
Kotelon hiiletysmateriaalit
Kotelohiilettimet tuottavat hallitun hiilen diffuusion kautta hammaspyörien hampaiden pinnoille a kova, kulutusta kestävä kotelo samalla kun a sitkeä ydin .
Edut sisältävät:
- Lisääntynyt pinnan kestävyys
- Kestää kolhuja ja hankausta
- Pidentynyt käyttöikä sekavoitelussa
2. Komposiittimateriaalit ja kuituvahvisteiset polymeerit
Komposiitit – erityisesti kuituvahvisteiset polymeerit – tulevat vaihteistomoottorien alajärjestelmiin, joissa jäykkyys-painosuhde ja vaimennus ovat etusijalla.
Hybridikomposiittikotelot
Komposiittikotelot tarjoavat:
- Pienempi massa mobiilisovelluksiin
- Parannettu tärinänvaimennus
- Kestää ympäristön korroosiota
Metalleja alhaisemman lämmönjohtavuuden vuoksi komposiitit edellyttävät kuitenkin harkittua lämpösuunnittelua lämmön haihduttamiseksi.
Polymeeriset vaihdekomponentit
Kevyemmissä osissa tai missä melun vähentäminen on kriittistä, polymeeriset vaihteet tarjoavat alhaisen kitkan ja melun.
- Matala kitkakerroin
- Itsevoiteleva käyttäytyminen joissakin formulaatioissa
- Painon ja kustannussäästöt tietyissä käyttötilanteissa
Polymeerivaihteistosovellusten on tasapainotettava kuormitusrajat ja virumisominaisuudet jatkuvassa kuormituksessa.
3. Pintatekniikka ja pinnoitteet
Pintatekniikan tekniikat, kuten nitraus, hiiletys ja erikoispinnoitteet , parantaa kosketuksen kestävyyttä muuttamatta komponenttien bulkkiominaisuuksia.
Nitraus ja ioni-istutus
Nitridauksella tapahtuva pintakarkaisu lisää pinnan väsymislujuutta ja kulutuskestävyyttä:
- Parantaa vastustuskykyä mikrohalkeamien alkamiselle
- Parantaa pinnan kovuutta vääristymättä
Ioni-istutus voi muuttaa pinnan kemiaa kitkan vähentämiseksi.
Edistyneet pinnoitteet
Ohuet, suunnitellut pinnoitteet – kuten timantin kaltainen hiili (DLC) ja edistynyt keramiikka – vähentävät kitkaa ja suojaavat liiman kulumiselta.
- Pienempi kitka parantaa tehokkuutta
- Pinnoitteet toimivat uhrauskerroksina ja pidentävät perusmateriaalin käyttöikää
4. Laakerimateriaalien ja voitelun integrointi
Laakereiden suorituskyky on olennainen osa vaihdemoottorin pitkäikäisyyttä ja sujuvaa toimintaa.
Keraamiset laakerit
Keraamiset vierintäelementit tarjoavat:
- Korkeampi kovuus ja kulutuskestävyys
- Pienempi kitka kuin teräslaakerit
- Vähentynyt herkkyys voitelun hajoamiselle
Kun keraamiset laakerit yhdistetään yhteensopivien synteettisten voiteluaineiden kanssa, ne lisäävät luotettavuutta ja lyhentävät huoltovälejä.
Itsevoitelevat materiaalit
Kiinteitä voiteluaineita sisältävät materiaalit (esim. grafiitti, PTFE) voivat vähentää riippuvuutta ulkoisesta voitelusta tietyissä osajärjestelmän osissa.
Järjestelmätason huomioita: materiaalin valinnan vaikutus
Materiaalivalinnat on arvioitava a järjestelmätason objektiivi . Seuraavat mitat havainnollistavat materiaaliinnovaatioiden leviämistä vaihdemoottorin suorituskyvyn ja järjestelmäarkkitehtuurin kautta.
1. Suorituskyky ja kuormituskyky
Suurempi lujuus ja väsymistä kestävät materiaalit lisäävät suoraan vääntömomenttikapasiteettia.
| Materiaalitekniikka | Ensisijainen etu | Järjestelmävaikutus |
|---|---|---|
| Seostettu hiiltynyt teräs | Pinnan kulutuskestävyys | Pidentynyt käyttöikä suurella vääntömomentilla |
| Komposiittikotelo | Painonpudotus | Parempi dynaaminen vaste |
| Keraamiset laakerit | Matala kitka | Parempi tehokkuus |
Yllä oleva taulukko esittää yhteenvedon siitä, kuinka tietyt materiaalitekniikat parantavat kantavuutta ja yleistä suorituskykyä, kun ne integroidaan optimoituun vaihteistogeometriaan ja voitelustrategiaan.
2. Tehokkuus ja energiankulutus
Pienemmät kitkapinnat ja kehittyneet laakerimateriaalit vähentävät mekaanisia häviöitä.
- Pintapinnoitteet vähentää hankauskitkaa
- Keraamiset laakerit parantaa rullauksen tehokkuutta
- Polymeerivaihdeparit vähentää melua ja kitkaa sopivilla kuormitusalueilla
Järjestelmissä, joissa energiankulutus on kriittinen – kuten akkukäyttöinen robotiikka – materiaalipäätökset voivat vaikuttaa toimintasäteeseen.
3. Melu, tärinä ja kovuus (NVH)
Melunvaimennus johtuu:
- Yhteensopivia materiaaleja, jotka vaimentavat tärinää
- Tarkasti viimeistellyt pinnat, jotka minimoivat asperity-vuorovaikutuksen
- Oikea materiaalipari, joka välttää resonanssivahvistuksen
Komposiittikotelot ja polymeerikomponentit edistävät hiljaisempaa mekaanista allekirjoitusta, kun järjestelmätason suunnittelu tukee niiden käyttöä.
4. Luotettavuus ja huolto
Materiaaliparannukset edistävät:
- Pidempi keskimääräinen aika vikojen välillä (MTBF)
- Ennustettavat kulumismallit
- Alennettu voiteluaineen vaihtotiheys
Materiaalit, joilla on korkea kulutuskestävyys ja integroidut voiteluominaisuudet, vähentävät suunnittelemattomia seisokkeja, mikä on keskeinen suorituskykymittari automatisoiduissa valmistusympäristöissä.
5. Lämpöteho
Materiaalien lämpöominaisuudet vaikuttavat:
- Laajentumiskäyttäytyminen
- Lämmönpoisto-ominaisuudet
- Voitelukyky korkeissa lämpötiloissa
Materiaalin valinnassa on otettava huomioon koko lämpöprofiili käyttöjaksojen aikana, jotta varmistetaan mittavakaus ja tasainen voitelukalvon muodostuminen.
Tyypilliset sovellusskenaariot ja järjestelmäarkkitehtuuri
1. High Duty -kuljetinjärjestelmät
Kuljetinsovelluksissa, joissa kuormat vaihtelevat suorituskyvyn mukaan, kulumista ja väsymistä kestävät materiaalit pidentävät käyttöaikaa.
- Karkaistut hammaspyöräpinnat kestävät syklisiä kuormia
- Pinnoitetut pinnat vähentävät kitkahäviöitä
- Tukevat laakerit kestävät iskukuormituksia
Kehittyneiden materiaalien ansiosta nämä järjestelmät voivat skaalata linjan nopeusvaatimuksia huoltovälejä tinkimättä.
2. Robotiikka ja Precision Motion Systems
Robottiliitokset ja tarkkuustoimilaitteet vaativat tasainen liike, alhainen välys ja hyvä toistettavuus .
- Komposiittikotelot tarjoavat jäykkyyttä pienellä massalla
- Korkean toleranssin metallivaihdemateriaalit säilyttävät geometrisen tarkkuuden
- Matalakitkaiset pinnat tukevat tarkkaa vääntömomentin siirtoa
Kun materiaalivalinnat minimoivat välyksen kasvun ajan myötä, järjestelmän kalibrointivälejä pidennetään.
3. Autonomiset mobiilirobotit
AMR- ja AGV-autot vaativat vaihdemoottoreita, joissa on korkea hyötysuhde, hiljainen ja kompakti pakkaus.
- Tehokkaat vaihteistopinnat säästävät ajoneuvon energiaa
- Kevyet materiaalit tukevat ketteryyttä
- Kulutusta kestävät komponentit vähentävät ylläpitokustannuksia
Tällaisissa järjestelmissä materiaalin valinta on kohdistettu akun käyttöikään ja ympäristöolosuhteisiin.
4. Pakkaus- ja lajittelukoneet
Nämä järjestelmät vaativat korkea suorituskyky ja luotettavuus vaihtelevilla kuormituksilla .
- Pintakarkaistut vaihteet vähentävät seisokkeja
- Likaantumista kestävät laakerit säilyttävät käyntitarkkuuden
- Materiaalivalinnat, jotka kestävät ajoittaista käyttöä, ovat suositeltavia
Tämän alan materiaalistrategiat tasapainottavat kestävyyden ja kustannustehokkuuden.
Vaikutus järjestelmän suorituskykyyn, luotettavuuteen ja toiminnan tehokkuuteen
Suorituskykymittareiden parannukset
- Vääntömomenttiheyden parannukset: vahvemmat materiaalit ja optimoidut lämpökäsittelyt lisäävät käyttökelpoista vääntömomenttia samalla tilavuudella
- Tehokkuusedut: kitkaa vähentävät pinnat ja edistyneet laakerit vähentävät energiahäviöitä
- NVH-alennus: materiaalien yhteensopivuus ja tarkkuuspinnat vähentävät melua ja tärinää
Luotettavuus ja elinkaariedut
- Pidentynyt käyttöikä: pintakäsitellyt materiaalit kestävät väsymistä ja pistelyä
- Huollon vähennys: itsevoitelevat ominaisuudet ja pitkäikäiset pinnoitteet vähentävät interventiotaajuutta
- Ympäristön kestävyys: korroosionkestävät materiaalit toimivat luotettavasti ankarissa olosuhteissa
Toiminnan tehokkuus
- Pienempi seisokkiaika johtaa korkeampaan suorituskykyyn
- Ennustettavissa oleva huolto tukee juuri oikea-aikaista huoltosuunnittelua
- Energiansäästö alentaa kokonaiskustannuksia
Järjestelmäsuunnittelun näkökulmasta nämä edut eivät ole yksittäisiä vaan kumulatiivisia, koska yhden ulottuvuuden parannukset vahvistavat suorituskykyä muissa.
Alan kehitystrendit ja tulevaisuuden suunnat
1. Integroidut anturimateriaalit
Anturielementtejä integroidut materiaalit (esim. upotetut venymämittarit) mahdollistavat reaaliaikaisen terveydentilan seurannan ilman ulkoisia antureita. Tämä suuntaus tukee ennakoivaa huoltoa ja mukautuvaa ohjausta.
2. Lisäaineiden valmistukseen yhteensopivat metalliseokset
Kun metallien lisäainevalmistus kypsyy, kerros kerrokselta valmistukseen optimoidut vaihteisto- ja kotelomateriaalit mahdollistavat monimutkaiset topologiat ja paikallisen materiaaliominaisuuksien hallinnan.
3. Nanotekniset pintakäsittelyt
Nanorakenteiset pinnoitteet lupaavat lisää kitkaa ja kulutuskestävyyttä minimaalisella paksuudella, minimoiden geometrisen vääristymän ja säilyttäen tarkkuuden.
4. Älykkäät komposiittihybridit
Kuitujen ja älykkäiden materiaalien yhdistäminen, joka mukauttaa jäykkyyttä tai vaimennusta dynaamisesti, voi säätää vaihdemoottorin reaktioita käyttöolosuhteisiin.
5. Kestävät ja kierrätettävät materiaalit
Ympäristömääräykset ja yritysten kestävän kehityksen tavoitteet ohjaavat sellaisten materiaalien käyttöönottoa, jotka ovat kierrätettäviä, joilla on vähemmän energiaa ja jotka pidentävät käyttöikää.
Nämä suuntaukset muovaavat seuraavan sukupolven teollisuusvaihteistomoottoreita, mikä mahdollistaa kestävämpiä, tehokkaampia ja sovelluskohtaisia järjestelmiä .
Yhteenveto: Järjestelmätason arvo ja tekninen merkitys
Materiaalitieteen edistysaskel – suorituskykyisistä metalliseoksista ja pinnoitteista komposiitteihin ja kehittyneisiin laakereihin – muokkaa kierteisten kartiohammasvaihteiden moottorijärjestelmien ominaisuuksia olennaisesti. Kun arvioidaan kautta a järjestelmätekniikan linssi , nämä materiaaliset parannukset edistävät:
- Suurempi vääntömomentti ja mekaaninen kestävyys
- Pienemmät energiahäviöt ja parempi hyötysuhde
- Vähentynyt melu ja tärinä tarkkuusjärjestelmissä
- Parempi luotettavuus ja pienemmät elinkaarikustannukset
- Parempi lämmönhallinta ja ympäristönsietokyky
Toteutunut arvo ei rajoitu yksittäisiin komponentteihin, vaan ulottuu kaikkialle mekaaninen, sähköinen ja toiminnallinen arkkitehtuuri teollisista järjestelmistä. Sopivien materiaalien valinta ja käyttö edellyttää monitieteistä näkökulmaa, joka tasapainottaa rakenteelliset vaatimukset, ympäristöolosuhteet, järjestelmädynamiikka ja palvelutavoitteet.
Teknisille päätöksentekijöille materiaalien ja järjestelmän suorituskyvyn välisen vuorovaikutuksen ymmärtäminen on olennaista luotettavien, tehokkaiden ja tulevaisuuteen sopivien liikeratkaisujen suunnittelussa.
Usein kysytyt kysymykset (FAQ)
Q1: Miten materiaaliinnovaatiot vaikuttavat vaihdemoottorien huoltoväleihin?
V: Materiaalien parannukset, kuten pinnan karkaisu, kulutusta kestävät pinnoitteet ja kehittyneet laakerit, vähentävät pinnan rappeutumista ja kitkaa. Nämä muutokset hidastavat kulumisen etenemistä, pidentäen määräaikaishuoltojen välistä aikaa ja alentaen elinkaarikustannuksia.
Kysymys 2: Voidaanko polymeerivaihteita käyttää suuren kuormituksen sovelluksissa?
V: Polymeerivaihteet sopivat pienempään tai kohtalaiseen kuormitukseen, jossa melunvaimennus ja alhainen kitka ovat etusijalla. Korkean kuormituksen teollisissa sovelluksissa metallihammaspyörät, joissa on edistyksellisiä seoksia ja pintakäsittelyjä, ovat suositeltavia.
Q3: Mikä rooli edistyneillä laakereilla on järjestelmän tehokkuudessa?
V: Laakerit, joilla on pienempi kitkakerroin (esim. keraamiset vierintäelementit) vähentävät pyörimishäviöitä, mikä parantaa yleishyötysuhdetta, vähentää lämmöntuotantoa ja tasaisempaa liikevastetta.
Q4: Ovatko uudet materiaalitekniikat yhteensopivia olemassa olevien vaihdemoottorien koteloiden ja mallien kanssa?
V: Monet materiaaliinnovaatiot voidaan integroida olemassa oleviin arkkitehtuureihin asianmukaisilla suunnittelumuutoksilla. Järjestelmätason arviointi on tarpeen yhteensopivuuden varmistamiseksi, erityisesti mitä tulee lämpölaajenemiseen ja voiteluvuorovaikutuksiin.
Kysymys 5: Miten materiaalit vaikuttavat vaihteistomoottoreiden melun vähentämiseen?
V: Vaimennusominaisuuksilla varustetut materiaalit (esim. komposiitit), tarkat pintakäsittelyt ja pinnoitteet, jotka vähentävät asperity-vuorovaikutusta, auttavat vähentämään vaihteistojärjestelmien melua ja tärinää.
Viitteet
- Lehtiä vaihdemateriaalien väsymisestä ja pintatekniikasta liikejärjestelmissä – Kattavat teollisuustutkimukset metalliseosten suorituskyvystä ja pintakäsittelyn vaikutuksista.
- International Society of Automation (ISA) julkaisuja teollisuuskäyttöjen tehokkuudesta – Energiahäviöiden ja mekaanisiin voimansiirtoihin vaikuttavien materiaalitekijöiden analysointi.
- Teollisuusautomaatiokonferenssien julkaisut – Tapaustutkimuksia materiaaliinnovaatioista hammaspyörämoottoreissa robotiikassa ja AGV-sovelluksissa.
